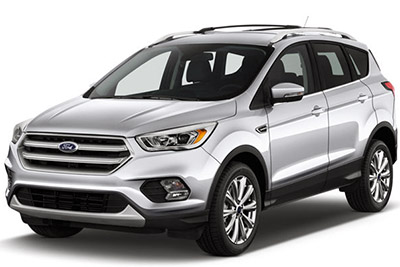

V tomto článku uvažujeme o třetí generaci Ford Escape, vyráběné v letech 2013 až 2019. Zde najdete schémata pojistkových skříní Ford Escape 2013, 2014, 2015, 2016, 2017, 2018 a 2019 , získáte informace o ‚umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford Escape 2013-2019
Pojistky zapalovače cigaret (napájecí zásuvka) jsou pojistky F61 (zapalovač cigaret, napájecí zásuvka) v pojistkové skříňce palubní desky, pojistky F15 (přední zapalovač / zásuvka cigaret), F17 (zadní zásuvka, je -li k dispozici) a F18 (centrální elektrická zásuvka) v pojistkové skříňce v motorovém prostoru a pojistce F27 (zásuvka v kufru) v pojistkové skříňce v zavazadlovém prostoru.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je na pravé straně pod odkládací přihrádkou (vyjměte spodní část odkládací přihrádky).
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru (levá strana).
Zavazadlový prostor
Panel pojistek je umístěn v zavazadlovém prostoru za podběhem kol na straně spolujezdce.
Schémata pojistkových skříní
Reklamní inzeráty
2013
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2013)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| 56 | 20A | Napájení palivového čerpadla, měřič hmotnosti vzduchu |
| 57 | – | Nepoužívá |
| 58 | – | Nepoužívá |
| 59 | 5A | Pasivní transceiver proti krádeži |
| 60 | 10A | Vnitřní osvětlení, sada spínačů dveří řidiče, osvětlení odkládací schránky, přepínací lavice nad konzolou |
| 61 | 20A | Zapalovač doutníků, zásuvka |
| 62 | 5A | Modul dešťového senzoru, zpětné zrcátko s automatickým stmíváním |
| 63 | – | Nepoužívá |
| 64 | – | Nepoužívá |
| 65 | 10A | Odemykání zadních výklopných dveří |
| 66 | 20A | Napájení odemykání dveří řidiče, dvojité zamykání |
| 67 | 7,5 A | SYNC®, multifunkční displej, modul globálního polohovacího systému |
| 68 | – | Nepoužívá |
| 69 | 5A | Přístrojová deska |
| 70 | 20A | Centralizované napájení zamykání a odemykání |
| 71 | 10A | Ovládací hlava topení (manuální klimatizace), automatická elektronická regulace teploty Duel |
| 72 | 7,5 A | Modul volantu |
| 73 | 5A | Datový spojovací konektor |
| 74 | 15A | Dálkové napájení |
| 75 | 15A | Napájení mlhového světla |
| 76 | 10A | Napájení reverzního světla |
| 77 | 20A | Dodávka ostřikovače čelního skla |
| 78 | 5A | Spínač zapalování, tlačítko start |
| 79 | 15A | Rádio, DVD přehrávač s navigací, dotykový displej, spínač výstražných světel, spínač zámku dveří |
| 80 | 20A | Dodávka střešního okna |
| 81 | 5A | Rádiofrekvenční přijímač |
| 82 | 20A | Relé ostřikovače čelního skla |
| 83 | 20A | Centrální zamykání |
| 84 | 20A | Napájení odemykání dveří pohonu, dvojitý zámek |
| 85 | 7,5 A | Elektronické napájení 15 |
| 86 | 10A | Modul airbagu, systém klasifikace cestujících, indikátor deaktivace airbagu spolujezdce |
| 87 | – | Nepoužívá |
| 88 | – | Nepoužívá |
| 89 | – | Nepoužívá |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2013)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | – | Nepoužívá |
| F2 | – | Nepoužívá |
| F3 | – | Nepoužívá |
| F4 | – | Nepoužívá |
| F5 | – | Nepoužívá |
| F6 | – | Nepoužívá |
| F7 | 40 A ** | Protiblokovací brzdový systém / Pumpa elektronického stabilizačního programu |
| F8 | 30A ** | Elektronický ventil stabilizačního programu |
| F9 | – | Nepoužívá |
| F10 | 40 A ** | Motor ventilátoru topení |
| F11 | – | Nepoužívá |
| F12 | 30A ** | Reléová pojistka řídicího modulu pohonného ústrojí |
| F13 | 30A ** | Relé startéru |
| F14 | 25A ** | Elektrické zadní okno (bez ovládací skříňky dveří) |
| F15 | 20A ** | Přední zapalovač cigaret / zásuvka |
| F 16 | 25A ** | Elektrické přední okno (bez řídicí jednotky dveří) |
| F17 | 20A ** | Zadní elektrická zásuvka |
| F18 | 20A ** | Centrální zásuvka |
| F19 | 5A* | Protiblokovací brzdový systém / Elektronický stabilizační program 15 posuvů |
| F20 | 15 A* | troubit |
| F21 | 5A* | Spínač brzdových světel |
| F22 | 15 A* | Systém monitorování baterie |
| F23 | 5A* | Reléové cívky |
| F24 | 5A* | Modul spínače světla |
| F25 | 10 A* | Elektrické vnější zrcátko (bez řídicí jednotky dveří) |
| F26 | 5A* | Život udržující síla |
| F27 | 15 A* | spojka klimatizace |
| F28 | 10 A* | Výkon vozidla – vstřikovač paliva |
| F29 | 2 5 A* | Odmrazovač zadního okna |
| F30 | – | Nepoužívá |
| F31 | 5A* | Power Transfer Unit Olejový chladicí ventilátor (Specifikace pro Blízký východ) |
| F32 | 15 A* | Výkon vozidla |
| F33 | 10 A* | Výkon vozidla 2 |
| F34 | 10 A* | Výkon vozidla 3 |
| F35 | 15 A* | Výkon vozidla 4 |
| F36 | 5A* | Aktivní žaluzie |
| F37 | 10 A* | Napájení senzoru klasifikace cestujících / indikátoru deaktivace airbagu spolujezdce |
| F38 | 5A* | Napájení zapalování do řídicího modulu motoru / řídicího modulu převodovky |
| F39 | 5A* | Světla pro denní svícení / Napájení zapalování modulu ovládání světlometů |
| F40 | 5A* | Elektronický posilovač řízení 15 napájecí zdroj |
| F41 | 20A* | 15 řídicí modul tělesa |
| F42 | 15 A* | Stěrač zadního skla |
| F43 | 15 A* | Napájení modulu ovládání světlometů |
| F44 | 15 A* | Přední mlhová světla pro denní svícení |
| F45 | – | Nepoužívá |
| F46 | 50A ** | Moduly motoru Smart Wiper |
| F47 | – | Nepoužívá |
| F48 | 5A* | Klávesnice |
| R1 | – | Nepoužívá |
| R2 | Mikro relé | troubit |
| R3 | – | Power Transfer Unit Olejový chladicí ventilátor (Specifikace pro Blízký východ) |
| R4 | – | Přední mlhová světla pro denní svícení |
| R5 | – | Nepoužívá |
| R6 | – | Nepoužívá |
| R7 | – | Nepoužívá |
| R8 | Mini relé | Zpožděné relé příslušenství |
| R9 | – | Nepoužívá |
| R10 | Mini relé | Relé startéru |
| R11 | Mikro relé | spojka klimatizace |
| R12 | Elektrické relé | Fanoušek |
| R13 | Mini relé | Topný ventilátor |
| R14 | Mini relé | Relé řízení motoru |
| R15 | Elektrické relé | Vyhřívané zadní okno |
| R16 | Elektrické relé | Zapalování 15 |
| * Mini pojistky ** Patronové pojistky |
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek v zavazadlovém prostoru (2013)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | 5A | Hands-free vstupní modul zadních dveří |
| F2 | 10A | Bezklíčový modul vozidla |
| F3 | 5A | Bezklíčové kliky dveří vozidla |
| F4 | 25A | Řídicí jednotka předních levých dveří |
| F5 | 25A | Řídicí jednotka předních pravých dveří |
| F6 | 25A | Řídicí jednotka zadních dveří vlevo |
| F7 | 25A | Ovládací jednotka pravých zadních dveří |
| F8 | – | Nepoužívá |
| F9 | 25A | Motor sedadla řidiče |
| F10 | 5A | Logický napájecí zdroj pro paměťový modul sedadla řidiče |
| F11 | 5A | Napájení zadní zapalovací cívky |
| F12 | – | Nepoužívá |
| F13 | – | Nepoužívá |
| F14 | – | Nepoužívá |
| F15 | – | Nepoužívá |
| F 16 | – | Nepoužívá |
| F17 | – | Nepoužívá |
| F18 | – | Nepoužívá |
| F19 | – | Nepoužívá |
| F20 | – | Nepoužívá |
| F21 | – | Nepoužívá |
| F22 | – | Nepoužívá |
| F23 | 25A | Zesilovač zvuku |
| F24 | 30A | Měnič DC / AC |
| F25 | 25A | Elektrické dveře zavazadlového prostoru |
| F26 | 40A | Příslušenství / 30 podavač 1 tažný modul |
| F27 | – | Nepoužívá |
| F28 | – | Nepoužívá |
| F29 | 5A | Systém detekce mrtvého úhlu, couvací kamera s parkovacím asistentem |
| F30 | 5A | Pomocný parkovací modul |
| F31 | – | Nepoužívá |
| F32 | 5A | Měnič DC / AC |
| F33 | – | Nepoužívá |
| F34 | 20A | Vyhřívání sedadla řidiče |
| F35 | 20A | Vyhřívání sedadel spolujezdce |
| F36 | – | Nepoužívá |
| F37 | 5A | střešní okno |
| F38 | – | Nepoužívá |
| F39 | – | Nepoužívá |
| F40 | – | Nepoužívá |
| F41 | – | Nepoužívá |
| F42 | – | Nepoužívá |
| F43 | – | Nepoužívá |
| F44 | – | Nepoužívá |
| F45 | – | Nepoužívá |
| F46 | – | Nepoužívá |
| R1 | Elektrické relé | Zadní relé 15 |
| R2 | – | Nepoužívá |
| R3 | – | Nepoužívá |
| R4 | – | Nepoužívá |
| R5 | – | Nepoužívá |
| R6 | – | Nepoužívá |
2014, 2015
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2014, 2015)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F56 | 20A | Napájení palivového čerpadla, měřič hmotnosti vzduchu. |
| F57 | – | Nepoužívá. |
| F58 | 5A | Nepoužito (náhradní). |
| F59 | 5A | Pasivní transceiver proti krádeži. |
| F60 | 10A | Vnitřní světlo. Sada spínačů dveří u řidiče. Světlo v odkládací schránce. Lavice spínače nad konzolou. |
| F61 | 20A | Zapalovač. Power point. |
| F62 | 5A | Modul dešťového senzoru. Zrcátko s automatickým stmíváním. |
| F63 | 10A | Nepoužito (náhradní). |
| F64 | – | Nepoužívá. |
| F65 | 10A | Odemykání zadních výklopných dveří. |
| F66 | 20A | Odemykání dveří řidiče. |
| F67 | 7,5 A | SYNCHRONIZACE. Multifunkční displej. Modul globálního polohovacího systému. |
| F68 | – | Nepoužívá. |
| F69 | 5A | Přístrojová deska. |
| F70 | 20A | Zajištění centrálního zamykání a odemykání. |
| F71 | 7,5 A | Ovládací hlava topení (manuální klimatizace). Duální elektronické automatické ovládání teploty. |
| F72 | 7,5 A | Modul volantu. |
| F73 | 7,5 A | Datový spojovací konektor. |
| F74 | 15A | Napájení dálkových světlometů. |
| F75 | 15A | Foglamp. |
| F76 | 10A | Zpětné světlo. |
| F77 | 20A | Čerpadlo ostřikovače. |
| F78 | 5A | Spínač zapalování. Tlačítko Start. |
| F79 | 15A | Rádio. Navigační DVD přehrávač. Dotyková obrazovka. Spínač výstražných světel. Spínač zámku dveří. |
| F80 | 20A | Dodávka střešního okna. |
| F81 | 5A | Rádiofrekvenční přijímač. |
| F82 | 20A | Čerpadlo ostřikovače. |
| F83 | 20A | Centrální zamykání. |
| F84 | 20A | Odemknutí dveří pohonu. |
| F85 | 7,5A | Elektronické napájení 15. |
| F86 | 10A | Modul airbagu. Systém klasifikace cestujících. Kontrolka deaktivace airbagu spolujezdce. |
| F87 | 15A | Nepoužito (náhradní). |
| F88 | 25A | Napájení pro F67, F69, F71 a F79. |
| F89 | – | Nepoužívá. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2014, 2015)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F7 | 50A ** | Protiblokovací brzdový systém a čerpadlo stabilizačního systému. |
| F8 | 30 A ** | Elektronický ventil stabilizačního programu. |
| F9 | – | Nepoužívá. |
| F10 | 40A ** | Motor ventilátoru topení. |
| F11 | 30 A ** | Napájení řídicího modulu karoserie. |
| F12 | 30 A ** | Relé řídicího modulu hnacího ústrojí. |
| F13 | 30 A ** | Relé startéru. |
| F14 | 25A ** | Elektrické zadní okno (bez řídicí jednotky dveří). |
| F15 | 20A ** | Přední zapalovač cigaret nebo elektrická zásuvka. |
| F 16 | 25A ** | Elektrické přední okno (bez řídicí jednotky dveří). |
| F17 | 20A ** | Zadní elektrická zásuvka. |
| F18 | 20A ** | Centrální elektrická zásuvka. |
| F19 | 5A* | Protiblokovací brzdový systém a elektronický stabilizační program 15 napájení. |
| F20 | 15 A* | Troubit. |
| F21 | 5A* | Spínač brzdových světel. |
| F22 | 15 A* | Systém monitorování baterie. |
| F23 | 5A* | Reléové cívky. |
| F24 | 5A* | Modul spínače světla. |
| F25 | 10 A* | Elektrické vnější zrcátko (bez řídicí jednotky dveří). |
| F26 | 5A* | Život udržující síla |
| F27 | 15 A* | Spojka klimatizace. |
| F28 | 10 A* | Výkon vozidla – vstřikovač paliva (motor 2,5 L). |
| F29 | 2 5 A* | Odmrazovač zadního okna. |
| F30 | – | Nepoužívá. |
| F31 | – | Nepoužívá. |
| F32 | 15 A* | Výkon vozidla. |
| F33 | 10 A* | Výkon vozidla 2. |
| F34 | 10 A* | Výkon vozidla 3. |
| F35 | 15 A* | Výkon vozidla 4. |
| F36 | 5A* | Aktivní síťové rolety. |
| F37 | 10 A* | Senzor klasifikace cestujících. Indikátor deaktivace airbagu spolujezdce. |
| F38 | 5A* | Napájení zapalování do řídicího modulu motoru a řídicího modulu převodovky. |
| F39 | 5A* | Světla pro denní svícení a napájení zapalování do řídicího modulu světlometů. |
| F40 | 5A* | Elektronický posilovač řízení 15 napájecí zdroj. |
| F41 | 20A* | Napájecí modul řídicího modulu těla 15. |
| F42 | 15 A* | Stěrač zadního skla. |
| F43 | 15 A* | Napájení modulu ovládání světlometů. |
| F44 | 15 A* | Přední mlhová světla pro denní svícení. |
| F45 | – | Nepoužívá. |
| F46 | 40A ** | Inteligentní moduly motorů stěračů. |
| F47 | – | Nepoužívá. |
| F48 | 5A* | Klávesnice. |
| R1 | – | Nepoužívá. |
| R2 | Mikro relé | Troubit. |
| R3 | – | Nepoužívá. |
| R4 | Mikro relé | Přední mlhová světla pro denní svícení. |
| R5 | – | Nepoužívá. |
| R6 | – | Nepoužívá. |
| R7 | – | Nepoužívá. |
| R8 | Elektrické relé | Zpožděné relé příslušenství. |
| R9 | – | Nepoužívá. |
| R10 | Mini relé | Relé startéru. |
| R11 | Mikro relé | Spojka klimatizace. |
| R12 | Elektrické relé | Fanoušek. |
| R13 | Mini relé | Topný ventilátor. |
| R14 | Mini relé | Relé řízení motoru. |
| R15 | Elektrické relé | Vyhřívané zadní okno. |
| R16 | Elektrické relé | Zapalování 15. |
| * Mini pojistky ** Patronové pojistky |
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek v zavazadlovém prostoru (2014, 2015)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | 5A | Hands-free vstupní modul zadních dveří. |
| F2 | 10A | Bezklíčový modul vozidla. |
| F3 | 5A | Bezklíčové kliky dveří vozidla. |
| F4 | 25A | Řídicí jednotka předních levých dveří. |
| F5 | 25A | Řídicí jednotka předních pravých dveří. |
| F6 | 25A | Řídicí jednotka zadních dveří vlevo. |
| F7 | 25A | Ovládací jednotka pravých zadních dveří. |
| F8 | 25A | Sedadlo spolujezdce. |
| F9 | 25A | Sedadlo řidiče. |
| F10 | 5A | Logické napájení paměťového modulu sedadla řidiče. |
| F11 | 5A | Napájení zadní zapalovací cívky. |
| F12 | – | Nepoužívá. |
| F13 | – | Nepoužívá. |
| F14 | – | Nepoužívá. |
| F15 | – | Nepoužívá. |
| F 16 | – | Nepoužívá. |
| F17 | – | Nepoužívá. |
| F18 | – | Nepoužívá. |
| F19 | – | Nepoužívá. |
| F20 | – | Nepoužívá. |
| F21 | – | Nepoužívá. |
| F22 | – | Nepoužívá. |
| F23 | 25A | Zesilovač zvuku. |
| F24 | 30A | Převodník DC / AC. |
| F25 | 25A | Elektrické dveře zavazadlového prostoru. |
| F26 | 40A | Příslušenství, modul pro tažení 30 krmiv |
| F27 | 20A | Zásuvka v zavazadlovém prostoru. |
| F28 | – | Nepoužívá. |
| F29 | 5A | Systém detekce mrtvého úhlu. Couvací kamera s parkovacím asistentem. |
| F30 | 5A | Pomocný parkovací modul. |
| F31 | – | Nepoužívá. |
| F32 | 5A | Převodník DC / AC. |
| F33 | – | Nepoužívá. |
| F34 | 20A | Vyhřívání sedadla řidiče. |
| F35 | 20A | Vyhřívání sedadel spolujezdce. |
| F36 | – | Nepoužívá. |
| F37 | – | Nepoužívá. |
| F38 | – | Nepoužívá. |
| F39 | – | Nepoužívá. |
| F40 | – | Nepoužívá. |
| F41 | – | Nepoužívá. |
| F42 | – | Nepoužívá. |
| F43 | – | Nepoužívá. |
| F44 | – | Nepoužívá. |
| F45 | – | Nepoužívá. |
| F46 | – | Nepoužívá. |
| R1 | Elektrické relé | Zadní relé 15. |
| R2 | – | Nepoužívá. |
| R3 | – | Nepoužívá. |
| R4 | – | Nepoužívá. |
| R5 | – | Nepoužívá. |
| R6 | – | Nepoužívá. |
2016
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2016)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F56 | 20A | Napájení palivového čerpadla, měřič hmotnosti vzduchu. |
| F57 | – | Nepoužívá. |
| F58 | 5A | Nepoužito (náhradní). |
| F59 | 5A | Pasivní transceiver proti krádeži. |
| F60 | 10A | Vnitřní světlo. Sada spínačů dveří u řidiče. Světlo v odkládací schránce. Lavice spínače nad konzolou. |
| F61 | 20A | Zapalovač. Power point. |
| F62 | 5A | Modul dešťového senzoru. Zrcátko s automatickým stmíváním. |
| F63 | 10A | Nepoužito (náhradní). |
| F64 | – | Nepoužívá. |
| F65 | 10A | Odemykání zadních výklopných dveří. |
| F66 | 20A | Odemykání dveří řidiče. |
| F67 | 7,5 A | SYNCHRONIZACE. Multifunkční displej. Modul globálního polohovacího systému. |
| F68 | – | Nepoužívá. |
| F69 | 5A | Přístrojová deska. |
| F70 | 20A | Zajištění centrálního zamykání a odemykání. |
| F71 | 7,5 A | Ovládací hlava topení (manuální klimatizace). Duální elektronické automatické ovládání teploty. |
| F72 | 7,5 A | Modul volantu. |
| F73 | 7,5 A | Datový spojovací konektor. |
| F74 | 15A | Napájení dálkových světlometů. |
| F75 | 15A | Foglamp. |
| F76 | 10A | Zpětné světlo. |
| F77 | 20A | Čerpadlo ostřikovače. |
| F78 | 5A | Spínač zapalování. Tlačítko Start. |
| F79 | 15A | Rádio. Navigační DVD přehrávač. Dotyková obrazovka. Spínač výstražných světel. Spínač zámku dveří. |
| F80 | 20A | Dodávka střešního okna. |
| F81 | 5A | Rádiofrekvenční přijímač. |
| F82 | 20A | Čerpadlo ostřikovače. |
| F83 | 20A | Centrální zamykání. |
| F84 | 20A | Odemknutí dveří pohonu. |
| F85 | 7,5A | Elektronické napájení 15. |
| F86 | 10A | Modul airbagu. Systém klasifikace cestujících. Kontrolka deaktivace airbagu spolujezdce. |
| F87 | 15A | Nepoužito (náhradní). |
| F88 | 25A | Napájení pro F67, F69, F71 a F79. |
| F89 | – | Nepoužívá. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2016)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F7 | 50A ** | Protiblokovací brzdový systém a čerpadlo stabilizačního systému. |
| F8 | 30 A ** | Elektronický ventil stabilizačního programu. |
| F9 | – | Nepoužívá. |
| F10 | 40A ** | Motor ventilátoru topení. |
| F11 | – | Nepoužívá. |
| F12 | 30 A ** | Relé řídicího modulu hnacího ústrojí. |
| F13 | 30 A ** | Relé startéru. |
| F14 | 25A ** | Elektrické zadní okno (bez řídicí jednotky dveří). |
| F15 | 20A ** | Přední zapalovač cigaret nebo elektrická zásuvka. |
| F 16 | 25A ** | Elektrické přední okno (bez řídicí jednotky dveří). |
| F17 | 20A ** | Zadní elektrická zásuvka. |
| F18 | 20A ** | Centrální elektrická zásuvka. |
| F19 | 5A* | Protiblokovací brzdový systém a elektronický stabilizační program 15 napájení. |
| F20 | 15 A* | Troubit. |
| F21 | 5A* | Spínač brzdových světel. |
| F22 | 15 A* | Systém monitorování baterie. |
| F23 | 5A* | Reléové cívky. |
| F24 | 5A* | Modul spínače světla. |
| F25 | 10 A* | Elektrické vnější zrcátko (bez řídicí jednotky dveří). |
| F26 | 5A* | Život udržující síla |
| F27 | 15 A* | Spojka klimatizace. |
| F28 | 10 A* | Výkon vozidla – vstřikovač paliva (motor 2,5 L). |
| F29 | 2 5 A* | Odmrazovač zadního okna. |
| F30 | 15 A* | Vyhřívané zrcátko (bez řídicí jednotky dveří). Vyhřívané stěrače. |
| F31 | – | Nepoužívá. |
| F32 | 15 A* | Výkon vozidla. |
| F33 | 10 A* | Výkon vozidla 2. |
| F34 | 10 A* | Výkon vozidla 3. |
| F35 | 15 A* | Výkon vozidla 4. |
| F36 | 5A* | Aktivní síťové rolety. |
| F37 | 10 A* | Senzor klasifikace cestujících. Indikátor deaktivace airbagu spolujezdce. |
| F38 | 5A* | Napájení zapalování do řídicího modulu motoru a řídicího modulu převodovky. |
| F39 | 20A* | Vyhřívané sedadlo řidiče. |
| F40 | 5A* | Elektronický posilovač řízení 15 napájecí zdroj. |
| F41 | 20A* | Napájecí modul řídicího modulu těla 15. |
| F42 | 15 A* | Stěrač zadního skla. |
| F43 | 15 A* | Napájení modulu ovládání světlometů. Denní požáry. |
| F44 | 15 A* | Přední mlhová světla pro denní svícení. |
| F45 | 20A* | Vyhřívané sedadlo spolujezdce. |
| F46 | 40A ** | Inteligentní moduly motorů stěračů. |
| F47 | 5A* | Vyhřívané zrcátko (bez řídicí jednotky dveří). Reléový zdroj pro vyhřívané stěrače. |
| F48 | 5A* | Klávesnice. |
| R1 | – | Nepoužívá. |
| R2 | Mikro relé | Troubit. |
| R3 | Mikro relé | Relé vyhřívaných zrcátek (bez řídicí jednotky dveří). Relé vyhřívaného parku stěračů. |
| R4 | Mikro relé | Přední mlhová světla pro denní svícení. |
| R5 | – | Nepoužívá. |
| R6 | – | Nepoužívá. |
| R7 | – | Nepoužívá. |
| R8 | Elektrické relé | Zpožděné relé příslušenství. |
| R9 | – | Nepoužívá. |
| R10 | Mini relé | Relé startéru. |
| R11 | Mikro relé | Spojka klimatizace. |
| R12 | Elektrické relé | Fanoušek. |
| R13 | Mini relé | Topný ventilátor. |
| R14 | Mini relé | Relé řízení motoru. |
| R15 | Elektrické relé | Vyhřívané zadní okno. |
| R16 | Elektrické relé | Zapalování 15. |
| * Mini pojistky ** Patronové pojistky |
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek v zavazadlovém prostoru (2016)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | 5A | Hands-free vstupní modul zadních dveří. |
| F2 | 10A | Bezklíčový modul vozidla. |
| F3 | 5A | Bezklíčové kliky dveří vozidla. |
| F4 | 25A | Řídicí jednotka předních levých dveří. |
| F5 | 25A | Řídicí jednotka předních pravých dveří. |
| F6 | 25A | Řídicí jednotka zadních dveří vlevo. |
| F7 | 25A | Ovládací jednotka pravých zadních dveří. |
| F8 | 25A | Sedadlo spolujezdce. |
| F9 | 25A | Sedadlo řidiče. |
| F10 | 5A | Logické napájení paměťového modulu sedadla řidiče. |
| F11 | 5A | Napájení zadní zapalovací cívky. |
| F12 | – | Nepoužívá. |
| F13 | – | Nepoužívá. |
| F14 | – | Nepoužívá. |
| F15 | – | Nepoužívá. |
| F 16 | – | Nepoužívá. |
| F17 | – | Nepoužívá. |
| F18 | – | Nepoužívá. |
| F19 | – | Nepoužívá. |
| F20 | – | Nepoužívá. |
| F21 | – | Nepoužívá. |
| F22 | – | Nepoužívá. |
| F23 | 25A | Zesilovač zvuku. |
| F24 | 30A | Převodník DC / AC. |
| F25 | 25A | Elektrické dveře zavazadlového prostoru. |
| F26 | 40A | Příslušenství, modul pro tažení 30 krmiv |
| F27 | 20A | Zásuvka v zavazadlovém prostoru. |
| F28 | – | Nepoužívá. |
| F29 | 5A | Systém detekce mrtvého úhlu. Couvací kamera s parkovacím asistentem. |
| F30 | 5A | Pomocný parkovací modul. |
| F31 | – | Nepoužívá. |
| F32 | 5A | Převodník DC / AC. |
| F33 | – | Nepoužívá. |
| F34 | – | Nepoužívá. |
| F35 | – | Nepoužívá. |
| F36 | – | Nepoužívá. |
| F37 | – | Nepoužívá. |
| F38 | – | Nepoužívá. |
| F39 | – | Nepoužívá. |
| F40 | – | Nepoužívá. |
| F41 | – | Nepoužívá. |
| F42 | – | Nepoužívá. |
| F43 | – | Nepoužívá. |
| F44 | – | Nepoužívá. |
| F45 | – | Nepoužívá. |
| F46 | – | Nepoužívá. |
| R1 | Elektrické relé | Zadní relé 15. |
| R2 | – | Nepoužívá. |
| R3 | – | Nepoužívá. |
| R4 | – | Nepoužívá. |
| R5 | – | Nepoužívá. |
| R6 | – | Nepoužívá. |
2017
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2017)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F56 | 20A | Dodávka palivového čerpadla. |
| F57 | – | Nepoužívá. |
| F58 | 5A | Relé osvětlení interiéru. |
| F59 | 5A | Pasivní transceiver proti krádeži. |
| F60 | 10A | Vnitřní světlo. Sada spínačů dveří u řidiče. Světlo v odkládací schránce. Lavice spínače nad konzolou. |
| F61 | 20A | Zapalovač. Power point. |
| F62 | 5A | Modul dešťového senzoru. Modul světelného senzoru. |
| F63 | 10A | Přední detekční modul. Potenciální radar. |
| F64 | – | Nepoužívá. |
| F65 | 10A | Odemykání zadních výklopných dveří. |
| F66 | 20A | Odemykání dveří řidiče. |
| F67 | 7,5A | SYNCHRONIZACE. Multifunkční displej. Modul globálního polohovacího systému. |
| F68 | 15A | Elektronické zamykání sloupku řízení. |
| F69 | 5A | Přístrojová deska. |
| F70 | 20A | Zajištění centrálního zamykání a odemykání. |
| F71 | 7,5A | Ovládací hlava topení (manuální klimatizace). Duální elektronické automatické ovládání teploty. |
| F72 | 7,5A | Datový spojovací konektor. |
| F73 | 7,5A | Modul volantu. |
| F74 | 15A | Napájení světlometů. |
| F75 | 15A | Foglamp. |
| F76 | 10A | Zpětné světlo. |
| F77 | 20A | Čerpadlo ostřikovače. |
| F78 | 5A | Spínač zapalování. Tlačítko Start. Bezklíčový modul vozidla. |
| F79 | 15A | Rádio. Elektronický dokončovací panel. Spínač výstražných světel. Spínač zámku dveří. |
| F80 | 20A | Dodávka střešního okna. |
| F81 | – | Napájení vnitřního detektoru pohybu. Napájení radiofrekvenčního přijímače. Elektrická panoramatická střecha / otevřená. |
| F82 | 20A | Čerpadlo ostřikovače. |
| F83 | 20A | Centrální zamykání. |
| F84 | 20A | Relé zamykání / odemykání. Relé zadních dveří. |
| F85 | 7,5 A | Elektronické napájení 15. |
| F86 | 10A | Modul airbagu. Systém klasifikace cestujících. Kontrolka deaktivace airbagu spolujezdce. |
| F87 | 15A | Vyhřívaný volant. |
| F88 | 25A | Napájení KL30. |
| F89 | – | Nepoužívá. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2017)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F7 | 50A ** | Protiblokovací brzdový systém a čerpadlo stabilizačního systému. |
| F8 | 30A ** | Elektronický ventil stabilizačního programu. |
| F9 | 40A ** | Chladicí ventilátor (600 W) |
| F9 | 50A ** | Chladicí ventilátor (390 W a 750 W). |
| F10 | 40A ** | Motor ventilátoru topení. |
| F11 | 30A ** | Napájení modulu řízení karoserie. Modul kvality napětí. |
| F12 | 30A ** | Relé řídicího modulu hnacího ústrojí. |
| F13 | 30A ** | Relé startéru. |
| F14 | 25A ** | Chladicí ventilátor (600 W a 750 W). |
| F15 | 20A ** | Přední zapalovač cigaret nebo elektrická zásuvka. |
| F 16 | – | Nepoužívá. |
| F17 | 40A ** | Chladicí ventilátor (600 W). |
| F17 | 50A ** | Chladicí ventilátor (750 W). |
| F18 | 20A ** | Centrální elektrická zásuvka. |
| F19 | 5A* | Protiblokovací brzdový systém a elektronický stabilizační program 15 napájení. |
| F20 | 15 A* | Troubit. |
| F21 | 5A* | Spínač brzdových světel. |
| F22 | 15 A* | Systém monitorování baterie. |
| F23 | 5A* | Reléové cívky. |
| F24 | 5A* | Modul spínače světla. |
| F25 | 10 A* | Systém klasifikace cestujících. |
| F26 | 2 5 A* | Olejové čerpadlo. |
| F27 | 15 A* | Spojka klimatizace. |
| F28 | 10 A* | Výkon vozidla – vstřikovač paliva (motor 2,5 L). Informační systém o mrtvých úhlech a couvací kameře (vozidla vybavená stop / start). |
| F29 | – | Nepoužívá. |
| F30 | 10 A* | Částečně vyhřívané čelní sklo. |
| F31 | 5A* | Cívka relé pohonu pohonu. |
| F32 | 15 A* | Výkon vozidla (motor 2,0 l a 2,5 l). |
| F32 | 10 A* | Výkon vozidla (motor 1,5 l). |
| F33 | 10 A* | Výkon vozidla 2 (motor 2,0 l a 2,5 l). |
| F33 | 15 A* | Výkon vozidla 2 (motor 1,5 l). |
| F34 | 10 A* | Výkon vozidla 3. |
| F35 | 15 A* | Výkon vozidla 4 (motor 2,0 l a 2,5 l). |
| F35 | 10 A* | Výkon vozidla 4 (motor 1,5 l). |
| F36 | 5A* | Aktivní síťové rolety. |
| F37 | 10 A* | Indikátor deaktivace airbagu spolujezdce. |
| F38 | 5A* | Napájení zapalování do řídicího modulu motoru a řídicího modulu převodovky. |
| F39 | 20A* | Vyhřívané sedadlo řidiče. |
| F40 | 5A* | Elektronický posilovač řízení 15 napájecí zdroj. |
| F41 | 20A* | Napájecí modul řídicího modulu těla 15. |
| F42 | 15 A* | Stěrač zadního skla. |
| F43 | 15 A* | Napájení modulu ovládání světlometů. |
| F44 | 5A* | Potenciální radar. |
| F45 | 20A* | Vyhřívané sedadlo spolujezdce. |
| F46 | 40A ** | Inteligentní moduly motorů stěračů. |
| F47 | – | Nepoužívá. |
| F48 | 5A* | Klávesnice. |
| R1 | Mikro relé | Chladicí ventilátor (750 W). |
| R2 | Mikro relé | Troubit. |
| R3 | – | Nepoužívá. |
| R4 | – | Nepoužívá. |
| R5 | Mikro relé | Chladicí ventilátor (750 W). |
| R6 | Mikro relé | Chladicí ventilátor (600 W a 750 W). |
| R7 | Elektrické relé | Částečně vyhřívané čelní sklo. |
| R8 | – | Nepoužívá. |
| R9 | – | Nepoužívá. |
| R10 | Mini relé | Relé startéru. |
| R11 | Mikro relé | Spojka klimatizace. |
| R12 | Elektrické relé | Fanoušek. |
| R13 | Mini relé | Topný ventilátor. |
| R14 | Mini relé | Relé řízení motoru. |
| R15 | Elektrické relé | Chladicí ventilátor (600 W a 750 W). |
| R16 | Elektrické relé | Zapalování 15. |
| * Mini pojistky ** Patronové pojistky |
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek v zavazadlovém prostoru (2017)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | 5A | Hands-free vstupní modul zadních dveří. |
| F2 | 15A | Vyhřívané vnější zrcátko (bez řídicí jednotky dveří). Vyhřívané stěrače. |
| F3 | 5A | Bezklíčové kliky dveří vozidla. |
| F4 | 25A | Řídicí jednotka předních levých dveří. |
| F5 | 25A | Řídicí jednotka předních pravých dveří. |
| F6 | 25A | Řídicí jednotka zadních dveří vlevo. |
| F7 | 25A | Ovládací jednotka pravých zadních dveří. |
| F8 | 25A | Sedadlo spolujezdce. |
| F9 | 25A | Sedadlo řidiče. |
| F10 | 5A | Logické napájení paměťového modulu sedadla řidiče. |
| F11 | 5A | Napájení zadní zapalovací cívky. |
| F12 | – | Nepoužívá. |
| F13 | – | Nepoužívá. |
| F14 | 25A | Elektrická okna s vysokým proudem (řidič). |
| F15 | 25A | Elektricky ovládaná okna s vysokým proudem (řidič a spolujezdec). |
| F 16 | – | Nepoužívá. |
| F17 | – | Nepoužívá. |
| F18 | – | Nepoužívá. |
| F19 | – | Nepoužívá. |
| F20 | 5A | Integrovaný modem. |
| F21 | – | Nepoužívá. |
| F22 | 25A | Vyhřívané zadní okno. |
| F23 | 25A | Zesilovač zvuku. |
| F24 | 30A | Převodník DC / AC. |
| F25 | 25A | Elektrické dveře zavazadlového prostoru. |
| F26 | 20A | Zadní elektrická zásuvka. |
| F27 | 20A | Zásuvka v zavazadlovém prostoru. |
| F28 | 40A | Upoutávka. |
| F29 | 5A | Systém detekce mrtvého úhlu. Couvací kamera s parkovacím asistentem. |
| F30 | 5A | Pomocný parkovací modul. |
| F31 | – | Nepoužívá. |
| F32 | 5A | Převodník DC / AC. |
| F33 | 10A | Okenní spínač vysokého proudu. |
| F34 | – | Nepoužívá. |
| F35 | – | Nepoužívá. |
| F36 | – | Nepoužívá. |
| F37 | – | Nepoužívá. |
| F38 | – | Nepoužívá. |
| F39 | – | Nepoužívá. |
| F40 | – | Nepoužívá. |
| F41 | – | Nepoužívá. |
| F42 | – | Nepoužívá. |
| F43 | – | Nepoužívá. |
| F44 | – | Nepoužívá. |
| F45 | – | Nepoužívá. |
| F46 | 5A | Relé vyhřívaná vnějších zpětných zrcátek. |
| R1 | Elektrické relé | Zpoždění příslušenství relé. |
| R2 | Mini relé | Zadní relé 15. |
| R3 | Mikro relé | Relé vyhřívání zadního okna. |
| R4 | – | Nepoužívá. |
| R5 | – | Nepoužívá. |
| R6 | Mikro relé | Relé vyhřívaných vnějších zpětných zrcátek. |
2018, 2019
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2018, 2019)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F56 | 20A | Dodávka palivového čerpadla. |
| F57 | – | Nepoužívá. |
| F58 | 5A | Relé osvětlení interiéru. |
| F59 | 5A | Pasivní transceiver proti krádeži. |
| F60 | 10A | Vnitřní světlo. Sada spínačů dveří u řidiče. Světlo v odkládací schránce. Lavice spínače nad konzolou. |
| F61 | 20A | Zapalovač. Power point. |
| F62 | 5A | Modul dešťového senzoru. Modul světelného senzoru. |
| F63 | 10A | Přední detekční modul. Potenciální radar. |
| F64 | – | Nepoužívá. |
| F65 | 10A | Odemykání zadních výklopných dveří. |
| F66 | 20A | Odemykání dveří řidiče. |
| F67 | 7,5A | SYNCHRONIZACE. Multifunkční displej. Modul globálního polohovacího systému. |
| F68 | 15A | Nepoužito (náhradní). |
| F69 | 5A | Přístrojová deska. |
| F70 | 20A | Zajištění centrálního zamykání a odemykání. |
| F71 | 7,5A | Ovládací hlava topení (manuální klimatizace). Duální elektronické automatické ovládání teploty. |
| F72 | 7,5A | Datový spojovací konektor. |
| F73 | 7,5A | Modul volantu. |
| F74 | 15A | Napájení světlometů. |
| F75 | 15A | Foglamp. |
| F76 | 10A | Zpětné světlo. |
| F77 | 20A | Čerpadlo ostřikovače. |
| F78 | 5A | Spínač zapalování. Tlačítko Start. Bezklíčový modul vozidla. |
| F79 | 15A | Rádio. Elektronický dokončovací panel. Spínač výstražných světel. Spínač zámku dveří. |
| F80 | 20A | Dodávka střešního okna. |
| F81 | 5A | Dodávka vnitřního detektoru pohybu (2018). Napájení radiofrekvenčního přijímače. Elektrická panoramatická střecha / otevřená. |
| F82 | 20A | Čerpadlo ostřikovače. |
| F83 | 20A | Centrální zamykání. |
| F84 | 20A | Relé zamykání / odemykání. Relé zadních dveří. |
| F85 | 7,5 A | Elektronické napájení 15. |
| F86 | 10A | Modul airbagu. Systém klasifikace cestujících. Indikátor deaktivace airbagu spolujezdce. |
| F87 | 15A | Vyhřívaný volant. |
| F88 | – | Nepoužívá. |
| F89 | – | Nepoužívá. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2018, 2019)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F7 | 50A | Protiblokovací brzdový systém a čerpadlo stabilizačního systému. |
| F8 | 30A | Elektronický ventil stabilizačního programu. |
| F9 | 40A | Chladicí ventilátor (600 W) |
| F9 | 50A | Chladicí ventilátor (390 W a 750 W). |
| F10 | 40A | Motor ventilátoru topení. |
| F11 | 30A | Napájení modulu řízení karoserie. Modul kvality napětí. |
| F12 | 30A | Relé řídicího modulu hnacího ústrojí. |
| F13 | 30A | Relé startéru. |
| F14 | 25 A. | Chladicí ventilátor (600 W a 750 W). |
| F15 | 20A | Přední zapalovač cigaret nebo elektrická zásuvka. |
| F 16 | 25 A. | Elektrické přední okno (bez řídicí jednotky dveří). |
| F17 | 40A | Chladicí ventilátor (600 W). |
| F17 | 50A | Chladicí ventilátor (750 W). |
| F18 | 20A | Centrální elektrická zásuvka. |
| F19 | 5A | Protiblokovací brzdový systém a elektronický stabilizační program 15 napájení. |
| F20 | 15 A. | Troubit. |
| F21 | 5A | Spínač brzdových světel. |
| F22 | 15 A. | Systém monitorování baterie. |
| F23 | 5A | Reléové cívky. |
| F24 | 5A | Modul spínače světla. |
| F25 | 10A | Systém klasifikace cestujících. |
| F26 | 25 A. | Olejové čerpadlo. |
| F27 | 15 A. | Spojka klimatizace. |
| F28 | 10A | Výkon vozidla – vstřikovač paliva (motor 2,5 L). Informační systém o mrtvých úhlech a couvací kameře (vozidla vybavená stop / start). |
| F29 | – | Nepoužívá. |
| F30 | 10A | Částečně vyhřívané čelní sklo. |
| F31 | 5A | Cívka relé pohonu pohonu. |
| F32 | 15 A. | Výkon vozidla (motor 2,0 l a 2,5 l). |
| F32 | 10A | Výkon vozidla (motor 1,5 l). |
| F33 | 10A | Výkon vozidla 2 (motor 2,0 l a 2,5 l). |
| F33 | 15 A. | Výkon vozidla 2 (motor 1,5 l). |
| F34 | 10A | Výkon vozidla 3. |
| F35 | 15 A. | Výkon vozidla 4 (motor 2,0 l a 2,5 l). |
| F35 | 10A | Výkon vozidla 4 (motor 1,5 l). |
| F36 | 5A | Aktivní síťové rolety. |
| F37 | 10A | Indikátor deaktivace airbagu spolujezdce. |
| F38 | 5A | Napájení zapalování do řídicího modulu motoru a řídicího modulu převodovky. |
| F39 | 20A | Vyhřívané sedadlo řidiče. |
| F40 | 5A | Elektronický posilovač řízení 15 napájecí zdroj. |
| F41 | 20A | Napájecí modul řídicího modulu těla 15. |
| F42 | 15 A. | Stěrač zadního skla. |
| F43 | 15 A. | Napájení modulu ovládání světlometů. |
| F44 | 5A | Potenciální radar. |
| F45 | 20A | Vyhřívané sedadlo spolujezdce. |
| F46 | 40A | Inteligentní moduly motorů stěračů. |
| F47 | – | Nepoužívá. |
| F48 | 5A | Klávesnice. |
| R1 | Mikro relé | Chladicí ventilátor (750 W). |
| R2 | Mikro relé | Troubit. |
| R3 | – | Nepoužívá. |
| R4 | – | Nepoužívá. |
| R5 | Mikro relé | Chladicí ventilátor (750 W). |
| R6 | Mikro relé | Chladicí ventilátor (600 W a 750 W). |
| R7 | Elektrické relé | Částečně vyhřívané čelní sklo. |
| R8 | Mini relé | 2018: Přední silnoproudá elektrická okna. 2019: Nepoužívá se |
| R9 | – | Nepoužívá. |
| R10 | Mini relé | Relé startéru. |
| R11 | Mikro relé | Spojka klimatizace. |
| R12 | Elektrické relé | Fanoušek. |
| R13 | Mini relé | Topný ventilátor. |
| R14 | Mini relé | Relé řízení motoru. |
| R15 | Elektrické relé | Chladicí ventilátor (600 W a 750 W). |
| R16 | Elektrické relé | Zapalování 15. |
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek v zavazadlovém prostoru (2018, 2019)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | 5A | Hands-free vstupní modul zadních dveří. |
| F2 | 15A | Vyhřívané vnější zrcátko (bez řídicí jednotky dveří). Vyhřívané stěrače. |
| F3 | 5A | Bezklíčové kliky dveří vozidla. |
| F4 | 25A | Řídicí jednotka předních levých dveří. |
| F5 | 25A | Řídicí jednotka předních pravých dveří. |
| F6 | 25A | Řídicí jednotka zadních dveří vlevo. |
| F7 | 25A | Ovládací jednotka pravých zadních dveří. |
| F8 | 25A | Sedadlo spolujezdce. |
| F9 | 25A | Sedadlo řidiče. |
| F10 | 5A | Logické napájení paměťového modulu sedadla řidiče. |
| F11 | 5A | Napájení zadní zapalovací cívky. |
| F12 | – | Nepoužívá. |
| F13 | – | Nepoužívá. |
| F14 | 5A | Elektricky ovládaná okna s vysokým proudem (přední relé). |
| F15 | – | Nepoužívá se (vozidla s elektricky ovládanými okny na jeden dotek). |
| F 16 | – | Nepoužívá. |
| F17 | – | Nepoužívá. |
| F18 | – | Nepoužívá. |
| F19 | – | Nepoužívá. |
| F20 | 5A | Integrovaný modem. |
| F21 | – | Nepoužívá. |
| F22 | 25A | Vyhřívané zadní okno. |
| F23 | 25A | Zesilovač zvuku. |
| F24 | 30A | Převodník DC / AC. |
| F24 | 40A | Tažení (vozidla bez elektrického ovládání oken na jeden dotek). |
| F25 | 25A | 2018: Elektrické dveře zavazadlového prostoru (vozidla s jednodotykovým ovládáním oken). 2019: Elektrické dveře zavazadlového prostoru |
| F25 | 40A | 2018: Tažení (vozidla bez jednodotykového ovládání oken). |
| F26 | 20A | Zadní elektrická zásuvka. |
| F27 | 20A | Zásuvka v zavazadlovém prostoru. |
| F28 | 40A | Tažení (vozidla s jednodotykovým ovládáním oken). |
| F28 | 25A | Silnoproudá okna řidiče a spolujezdce (vozidla bez jednodotykového ovládání oken). |
| F29 | 5A | Systém detekce mrtvého úhlu. Couvací kamera s parkovacím asistentem. |
| F30 | 5A | Pomocný parkovací modul. |
| F31 | – | Nepoužívá. |
| F32 | 5A | Převodník DC / AC. |
| F33 | 10A | Okenní spínač vysokého proudu. |
| F34 | – | Nepoužívá. |
| F35 | – | Nepoužívá. |
| F36 | – | Nepoužívá. |
| F37 | – | Nepoužívá. |
| F38 | – | Nepoužívá. |
| F39 | – | Nepoužívá. |
| F40 | – | Nepoužívá. |
| F41 | – | Nepoužívá. |
| F42 | – | Nepoužívá. |
| F43 | – | Nepoužívá. |
| F44 | – | Nepoužívá. |
| F45 | – | Nepoužívá. |
| F46 | 5A | Relé vyhřívaná vnějších zpětných zrcátek. |
| R1 | Elektrické relé | Zpoždění příslušenství relé. |
| R2 | Mini relé | Zadní relé 15. |
| R3 | Mikro relé | Relé vyhřívání zadního okna. |
| R4 | – | Nepoužívá. |
| R5 | – | Nepoužívá. |
| R6 | Mikro relé | Relé vyhřívaných vnějších zpětných zrcátek. |
