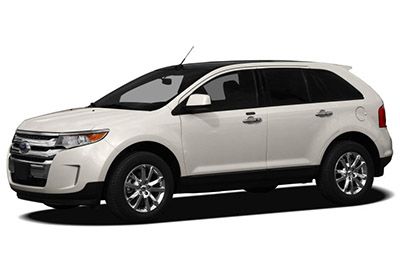

V tomto článku uvažujeme o první generaci Ford Edge (U387) po faceliftu, vyráběné v letech 2011 až 2014. Zde najdete schémata pojistkových skříní Ford Edge 2011, 2012, 2013 a 2014 , získáte informace o ‚ umístění pojistkových panelů uvnitř vozu a zjistit přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford Edge 2011-2014
Pojistky zapalovače cigaret (napájecí zásuvka) jsou pojistky č. 9 (napájecí bod č. 2 (zadní konzola)), č. 20 (napájecí bod č. 1 (přihrádka na konzoli)), č. 21 (oblast oblasti napájení) a č. 27 (přední koncovka napájení / zapalovač) v pojistkové skříňce motorového prostoru.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn za ozdobným panelem na levé straně podlahy řidiče v blízkosti parkovací brzdy.
Chcete -li sejmout ozdobný panel, posuňte uvolňovací páčku doprava a poté sejměte ozdobný panel.
Chcete -li sejmout kryt panelu pojistek, stiskněte západky na obou stranách krytu a poté kryt sejměte.
Chcete -li znovu nasadit kryt panelu pojistek, umístěte horní část krytu na panel pojistek a poté zatlačte spodní část krytu, dokud nezapadne na místo. Jemně zatáhněte za kryt, abyste se ujistili, že je zajištěný.
Chcete -li znovu nainstalovat ozdobný panel, zarovnejte jazýčky na spodní straně panelu s drážkami, zavřete panel a posuňte uvolňovací páčku doleva, aby se panel zajistil. Chcete -li vyjmout pojistku, použijte pojistku na krytu pojistkové desky.
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
Schémata pojistkových skříní
Reklamní inzeráty
2011
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2011)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 30A | Přední chytré okno řidiče |
| 2 | 15A | Nepoužívá se (náhradní) |
| 3 | 30A | Nepoužívá se (náhradní) |
| 4 | 10A | Svítidla na vyžádání |
| Pět | 20A | Nepoužívá se (náhradní) |
| 6 | 5A | modul RF |
| 7 | 7,5A | Spínač elektrického zrcátka, spínač sedadla v paměti, modul sedadla řidiče |
| osm | 10A | Nepoužívá se (náhradní) |
| devět | 10A | Elektrické dveře zavazadlového prostoru |
| deset | 10A | Relé zapnutí / příslušenství |
| jedenáct | 10A | Přístrojová deska, head-up displej |
| 12 | 15A | Vnitřní osvětlení, louže, podsvícení |
| 13 | 15A | Směrová světla / blinkry a blinkry |
| čtrnáct | 15A | Levá směrová světla / blinkry a blinkry |
| patnáct | 15A | Zpětná světla, brzdová světla, horní brzdová světla |
| šestnáct | 10A | Potkávací světlomety (vpravo) |
| 17 | 10A | Potkávací světlomety (vlevo) |
| 18 | 10A | Osvětlení klávesnice, zámek brzdové páky (BSI), vnitřní panel pojistek, LED dioda startéru, pasivní systém ochrany před krádeží (PATS), probuzení řídicího modulu pohonného ústrojí (PCM), aktivace napájení 2. řady |
| devatenáct | 20A | Zesilovač / subwoofer (Sony) |
| dvacet | 20A | Relé zamykání / odemykání – vozidla bez inteligentního přístupu (LA) |
| 21 | 10A | Nepoužívá se (náhradní) |
| 22 | 20A | Relé houkačky |
| 23 | 15A | Ovládání na volantu, LA, spínač světlometů |
| 24 | 15A | Integrovaná diagnostika (OBDII) |
| 25 | 15A | Odemykání zadních výklopných dveří |
| 26 | 5A | Modul GPS (Global Positioning System) |
| 27 | 20A | DO |
| 28 | 15A | Spínač zapalování (bez IA), elektromagnetický zámek klíče, startování tlačítkem (s IA) |
| 29 | 20A | Rádio, multifunkční displej, elektronický dokončovací panel, modul SYNC® |
| třicet | 15A | Přední parkovací světla |
| 31 | 5A | Nepoužívá se (náhradní) |
| 32 | 15A | Podsvícení se spínačem zámku, měsíční střecha, elektricky ovládaná okna, kompas / zrcátko s automatickým stmíváním |
| 33 | 10A | Nepoužívá se (náhradní) |
| 34 | 10A | Systém detekce couvání, couvací kamera, monitor mrtvého úhlu |
| 35 | 5A | Head-up displej, vyrovnání světlometů |
| 36 | 10A | Nepoužívá se (náhradní) |
| 37 | 10A | Klimatizace |
| 38 | 10A | Nepoužívá se (náhradní) |
| 39 | 15A | Červená světla |
| 40 | 10A | Zadní parkovací světla |
| 41 | 7,5A | Senzor klasifikace cestujících (OCS), řídicí modul zádržného systému |
| 42 | 5A | Spínač ovládání asistence do kopce |
| 43 | 10A | Nepoužívá se (náhradní) |
| 44 | 10A | Nepoužívá se (náhradní) |
| 45 | 5A | Nepoužívá se (náhradní) |
| 46 | 10A | Klimatizace |
| 47 | 15A | Nepoužívá se (náhradní) |
| 48 | 30A jistič | Elektricky ovládaná okna / střešní okno |
| 49 | – | Zpožděné relé příslušenství |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2011)
| Ne. | Proud | Popis elektrické rozvodné skříně |
|---|---|---|
| jeden | – | Nepoužívá |
| 2 | – | Nepoužívá |
| 3 | – | Nepoužívá |
| 4 | 30A ** | Stěrače |
| Pět | 40A ** | Čerpadlo protiblokovacího systému (ABS) |
| 6 | – | Nepoužívá |
| 7 | 30A ** | Elektrické dveře zavazadlového prostoru |
| osm | 20A ** | Měsíční střecha |
| devět | 20A ** | Elektrická zásuvka č. 2 (zadní konzola) |
| deset | – | Nepoužívá |
| jedenáct | – | Relé odmrazování zadního skla / vyhřívání zrcátek |
| 12 | – | Nepoužívá |
| 13 | – | Relé startéru |
| čtrnáct | – | Nepoužívá |
| patnáct | – | Relé palivového čerpadla |
| šestnáct | – | Nepoužívá |
| 17 | – | Nepoužívá |
| 18 | 40A ** | Motor větráku |
| devatenáct | 30A ** | Startér |
| dvacet | 20A ** | Power point # 1 (bin konzoly) |
| 21 | 20A ** | Elektrická zásuvka v nákladovém prostoru |
| 22 | – | Nepoužívá |
| 23 | 30A ** | Modul sedadla řidiče |
| 24 | – | Nepoužívá |
| 25 | – | Nepoužívá |
| 26 | 40A ** | Odmrazovač zadního okna |
| 27 | 20A ** | Zásuvka / přední zapalovač |
| 28 | 30A ** | Klimatizovaná sedadla |
| 29 | – | Nepoužívá |
| třicet | – | Nepoužívá |
| 31 | – | Nepoužívá |
| 32 | – | Nepoužívá |
| 33 | – | Nepoužívá |
| 34 | – | Relé motoru ventilátoru |
| 35 | – | Nepoužívá |
| 36 | – | Relé zadního sedadla |
| 37 | – | Pravé signální relé zastavení / otočení (TT) |
| 38 | – | Nepoužívá |
| 39 | 40A ** | Chladicí ventilátor (vozidla s TT) |
| 39 | 60A ** | Chladicí ventilátor (vozidla bez TT) |
| 40 | 40A ** | Chladicí ventilátor (pouze TT) |
| 41 | Nepoužívá | |
| 42 | 30A ** | Sedadlo spolujezdce |
| 43 | 30A ** | Ventily ABS |
| 44 | – | Relé ostřikovače zadního skla |
| 45 | 5A* | Dešťový senzor |
| 46 | – | Nepoužívá |
| 47 | – | Nepoužívá |
| 48 | – | Nepoužívá |
| 49 | – | Nepoužívá |
| padesáti | 15 A* | Vyhřívané zrcátko |
| 51 | – | Nepoužívá |
| 52 | – | Relé brzdových světel |
| 53 | – | Relé brzdového světla levého TT |
| 54 | – | Nepoužívá |
| 55 | – | Relé stěrače |
| 56 | – | Nepoužívá |
| 57 | 20 A* | Levé světlomety s vysokou intenzitou výboje (HID) |
| 58 | 10 A* | Senzor alternátoru |
| 59 | 10 A* | Vypínač brzdy |
| 60 | 15 A* | Brzdová světla |
| 61 | 10 A* | Odemknutí zadního sedadla |
| 62 | 10 A* | spojka klimatizace |
| 63 | 15 A* | TT brzdové / blinkrové relé |
| 64 | 20 A* | Motor zadního stěrače |
| 65 | 15 A* | Palivové čerpadlo |
| 66 | – | Relé řídicího modulu hnacího ústrojí (PCM) |
| 67 | 20 A* | Výkon vozidla (VPWR) # 2 |
| 68 | 15 A* | VPWR #4 |
| 69 | 15 A* | VPWR #1 |
| 70 | 10 A* | Relé klimatizace, modul pohonu všech kol |
| 71 | – | Nepoužívá |
| 72 | – | Nepoužívá |
| 73 | – | Nepoužívá |
| 74 | – | Nepoužívá |
| 75 | – | Dioda spojky klimatizace |
| 76 | – | Nepoužívá |
| 77 | – | Relé parkovacího světla TT |
| 78 | 20 A* | Pravé HID světlomety |
| 79 | 5A* | Adaptivní tempomat |
| 80 | – | Nepoužívá |
| 81 | – | Nepoužívá |
| 82 | 15 A* | Zadní podložka |
| 83 | – | Nepoužívá |
| 84 | 20 A* | Parkovací světla TT |
| 85 | – | Nepoužívá |
| 86 | 7,5 A* | PCM udržovací, relační PCM |
| 87 | 5A* | Relé start / start |
| 88 | – | Relé start / start |
| 89 | – | Nepoužívá |
| 90 | 10 A* | PCM |
| 91 | 10 A* | Adaptivní tempomat |
| 92 | 10 A* | modul ABS |
| 93 | 5A* | Relé motoru zadního ventilátoru / odmrazovače |
| 94 | 30A ** | Start / start panelu pojistek v prostoru pro cestující |
| 95 | – | Nepoužívá |
| 96 | – | Nepoužívá |
| 97 | – | Nepoužívá |
| 98 | – | Relé spojky klimatizace |
| * Mini pojistky ** Patronové pojistky |
2012
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2012)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 30A | Přední chytré okno řidiče |
| 2 | 15A | Nepoužívá se (náhradní) |
| 3 | 30A | Nepoužívá se (náhradní) |
| 4 | 10A | Svítidla na vyžádání |
| Pět | 20A | Nepoužívá se (náhradní) |
| 6 | 5A | modul RF |
| 7 | 7,5A | Spínač elektrického zrcátka, spínač sedadla v paměti, modul sedadla řidiče |
| osm | 10A | Nepoužívá se (náhradní) |
| devět | 10A | Elektrické dveře zavazadlového prostoru |
| deset | 10A | Relé zapnutí / příslušenství |
| jedenáct | 10A | Přístrojová deska, head-up displej |
| 12 | 15A | Vnitřní osvětlení, louže, podsvícení |
| 13 | 15A | Směrová světla / blinkry a blinkry |
| čtrnáct | 15A | Levá směrová světla / blinkry a blinkry |
| patnáct | 15A | Zpětná světla, brzdová světla, horní brzdová světla |
| šestnáct | 10A | Potkávací světlomety (vpravo) |
| 17 | 10A | Potkávací světlomety (vlevo) |
| 18 | 10A | Podsvícení klávesnice, zámek páčky brzdy (BSI), kontrolka LED tlačítka startu, systém pasivního odcizení krádeže (PATS), probuzení řídicího modulu pohonného ústrojí (PCM), aktivace napájení 2. řady |
| devatenáct | 20A | Zesilovač / subwoofer (Sony) |
| dvacet | 20A | Relé zamykání / odemykání – vozidla bez inteligentního přístupu (LA) |
| 21 | 10A | Nepoužívá se (náhradní) |
| 22 | 20A | Relé houkačky |
| 23 | 15A | Ovládání na volantu, inteligentní přístup (AI), spínač světlometů |
| 24 | 15A | Integrovaná diagnostika (OBDII) |
| 25 | 15A | Odemykání zadních výklopných dveří |
| 26 | 5A | Modul GPS (Global Positioning System) |
| 27 | 20A | inteligentní přístup (AI) |
| 28 | 15A | Spínač zapalování (bez IA), elektromagnetický zámek klíče, startování tlačítkem (s IA) |
| 29 | 20A | Rádio, multifunkční displej, elektronický dokončovací panel, modul SYNC® |
| třicet | 15A | Přední parkovací světla |
| 31 | 5A | Nepoužívá se (náhradní) |
| 32 | 15A | Podsvícení se spínačem zámku, měsíční střecha, elektricky ovládaná okna, kompas / zrcátko s automatickým stmíváním |
| 33 | 10A | Nepoužívá se (náhradní) |
| 34 | 10A | Systém detekce couvání, couvací kamera, monitor mrtvého úhlu |
| 35 | 5A | Head-up displej, vyrovnání světlometů |
| 36 | 10A | Nepoužívá se (náhradní) |
| 37 | 10A | Klimatizace (motory 3,5L / 3,7L) |
| 38 | 10A | Nepoužívá se (náhradní) |
| 39 | 15A | Červená světla |
| 40 | 10A | Zadní parkovací světla, osvětlení registrační značky |
| 41 | 7,5A | Senzor klasifikace cestujících (OCS), řídicí modul zádržného systému |
| 42 | 5A | Přepínač Hill Assist Control (motor 2,0 l) |
| 43 | 10A | Nepoužívá se (náhradní) |
| 44 | 10A | Nepoužívá se (náhradní) |
| 45 | 5A | Nepoužívá se (náhradní) |
| 46 | 10A | Klimatizace |
| 47 | 15A | Signální zrcátka LED |
| 48 | 30A jistič | Elektrická okna |
| 49 | – | Zpožděné relé příslušenství |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2012)
| Ne. | Proud | Popis elektrické rozvodné skříně |
|---|---|---|
| jeden | – | Nepoužívá |
| 2 | – | Nepoužívá |
| 3 | – | Nepoužívá |
| 4 | 30A ** | Stěrače |
| Pět | 40A ** | Čerpadlo protiblokovacího systému (ABS) |
| 6 | – | Nepoužívá |
| 7 | 30A ** | Elektrické dveře zavazadlového prostoru |
| osm | 20A ** | Měsíční střecha |
| devět | 20A ** | Elektrická zásuvka č. 2 (zadní konzola) |
| deset | – | Nepoužívá |
| jedenáct | – | Relé odmrazování zadního skla / vyhřívání zrcátek |
| 12 | – | Nepoužívá |
| 13 | – | Relé startéru |
| čtrnáct | – | Nepoužívá |
| patnáct | – | Relé palivového čerpadla |
| šestnáct | – | Nepoužívá |
| 17 | – | Nepoužívá |
| 18 | 40A ** | Motor větráku |
| devatenáct | 30A ** | Startér |
| dvacet | 20A ** | Power point # 1 (bin konzoly) |
| 21 | 20A ** | Elektrická zásuvka v nákladovém prostoru |
| 22 | – | Nepoužívá |
| 23 | 30A ** | Modul sedadla řidiče |
| 24 | – | Nepoužívá |
| 25 | – | Nepoužívá |
| 26 | 40A ** | Odmrazovač zadního okna |
| 27 | 20A ** | Zásuvka / přední zapalovač |
| 28 | 30A ** | Klimatizovaná sedadla |
| 29 | – | Nepoužívá |
| třicet | – | Nepoužívá |
| 31 | – | Nepoužívá |
| 32 | – | Nepoužívá |
| 33 | – | Nepoužívá |
| 34 | – | Relé motoru ventilátoru |
| 35 | – | Nepoužívá |
| 36 | – | Relé zadního sedadla |
| 37 | – | Pravé signální relé zastavení / otočení (TT) |
| 38 | – | Nepoužívá |
| 39 | 40A ** | Chladicí ventilátor (vozidla s TT) |
| 39 | 60A ** | Chladicí ventilátor (vozidla bez TT) |
| 40 | 40A ** | Chladicí ventilátor (pouze TT) |
| 41 | – | Nepoužívá |
| 42 | 30A ** | Sedadlo spolujezdce |
| 43 | 25A ** | Ventily ABS |
| 44 | – | Relé ostřikovače zadního skla |
| 45 | 5A* | Dešťový senzor |
| 46 | – | Nepoužívá |
| 47 | – | Nepoužívá |
| 48 | – | Nepoužívá |
| 49 | – | Nepoužívá |
| padesáti | 15 A* | Vyhřívané zrcátko |
| 51 | – | Nepoužívá |
| 52 | – | Relé brzdových světel |
| 53 | – | Relé brzdového světla levého TT |
| 54 | – | Nepoužívá |
| 55 | – | Relé stěrače |
| 56 | 15 A* | Řídicí modul převodovky (TCM) (motor 2,0 l) |
| 57 | 20 A* | Levé světlomety s vysokou intenzitou výboje (HID) |
| 58 | 10 A* | Senzor alternátoru |
| 59 | 10 A* | Vypínač brzdy |
| 60 | 15 A* | Brzdová světla |
| 61 | 10A* | Odemknutí zadního sedadla |
| 62 | 10A* | spojka klimatizace |
| 63 | 15A* | TT brzdové / blinkrové relé |
| 64 | 20 A* | Motor zadního stěrače |
| 65 | 15A* | Palivové čerpadlo |
| 66 | – | Relé řídicího modulu hnacího ústrojí (PCM) |
| 67 | 20 A* | Výkon vozidla (VPWR) # 2 |
| 68 | 15A* | VPWR #4 |
| 69 | 15A* | VPWR # 1 (3,5 / 3,7 L motory) |
| 69 | 20 A* | VPWR # 1 (motor 2.0L) |
| 70 | 10A* | Relé klimatizace, VPWR # 3, modul AWD (motory 3,5 / 3,7L), aktivní mřížka (AGS) (motor 2,0 l) |
| 71 | – | Nepoužívá |
| 72 | – | Nepoužívá |
| 73 | – | Nepoužívá |
| 74 | – | Nepoužívá |
| 75 | – | Dioda spojky klimatizace (motory 3,5 / 3,7L) |
| 76 | – | Nepoužívá |
| 77 | – | Relé parkovacího světla TT |
| 78 | 20 A* | Pravé HID světlomety |
| 79 | 5A* | Adaptivní tempomat |
| 80 | – | Nepoužívá |
| 81 | – | Nepoužívá |
| 82 | 15A* | Zadní podložka |
| 83 | – | Nepoužívá |
| 84 | 20 A* | Parkovací světla TT |
| 85 | – | Nepoužívá |
| 86 | 7,5 A* | Relé PCM, udržování života PCM (motory 3,5 / 3,7 L) |
| 87 | 5A* | Relé start / start |
| 88 | – | Relé start / start |
| 89 | – | Nepoužívá |
| 89 | 5A* | Motory pro upgrade světlometů (pouze Čína) |
| 90 | 10 A* | PCM |
| 91 | 10 A* | Adaptivní tempomat (motory 3,5 / 3,7 l) |
| 91 | 5A* | Zahřívání automatické převodovky (motor 2,0 l) |
| 92 | 10 A* | modul ABS |
| 93 | 5A* | Relé motoru zadního ventilátoru / odmrazovače |
| 94 | 30A ** | Start / start panelu pojistek v prostoru pro cestující |
| 95 | – | Nepoužívá |
| 96 | – | Solenoid (CPS) dioda pro čištění kazet (motor 2,0 l) |
| 97 | – | Automatická dioda předehřívání (motor 2,0 l) |
| 98 | – | Relé spojky klimatizace |
| * Mini pojistky ** Patronové pojistky |
2013
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2013)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | 30A | Přední chytré okno řidiče |
| 2 | 15A | Nepoužívá se (náhradní) |
| 3 | 30A | Nepoužívá se (náhradní) |
| 4 | 10A | Relé lamp na vyžádání |
| Pět | 20A | Nepoužívá se (náhradní) |
| 6 | 5A | Radiofrekvenční modul |
| 7 | 7,5A | Spínač elektrického zrcátka, spínač sedadla v paměti, modul sedadla řidiče |
| osm | 10A | Nepoužívá se (náhradní) |
| devět | 10A | Elektrické dveře zavazadlového prostoru |
| deset | 10A | Relé zapnutí / příslušenství |
| jedenáct | 10A | Přístrojová deska, head-up displej |
| 12 | 15A | Vnitřní osvětlení, louže, podsvícení |
| 13 | 15A | Směrová světla vpravo |
| čtrnáct | 15A | Směrová světla vlevo |
| patnáct | 15A | Zpětná světla, brzdová světla, horní brzdová světla |
| šestnáct | 10A | Potkávací světlomety (vpravo) |
| 17 | 10A | Potkávací světlomety (vlevo) |
| 18 | 10A | Osvětlení klávesnice, zámek brzdové páčky, LED dioda startéru, pasivní systém zabraňující krádeži, probuzení řídicího modulu pohonné jednotky, aktivace napájení ve druhé řadě |
| devatenáct | 20A | Zesilovač (Sony) |
| dvacet | 20A | Relé zamykání / odemykání – vozidla bez inteligentního přístupu (LA) |
| 21 | 10A | Nepoužívá se (náhradní) |
| 22 | 20A | Relé houkačky |
| 23 | 15A | Ovládání na volantu, inteligentní přístup (AI), spínač světlometů |
| 24 | 15A | Diagnostika na palubě |
| 25 | 15A | Odemykání zadních výklopných dveří |
| 26 | 5A | Modul globálního polohovacího systému |
| 27 | 20A | Inteligentní přístup (AI) |
| 28 | 15A | Spínač zapalování (bez LA), elektromagnetický zámek klíče, startování tlačítkem (s LA) |
| 29 | 20A | Rádio, multifunkční displej, elektronický dokončovací panel, modul SYNC® |
| třicet | 15A | Přední parkovací světla, Pomocná parkovací světla |
| 31 | 5A | Nepoužívá se (náhradní) |
| 32 | 15A | Podsvícení zámku, měsíční střecha, elektricky ovládaná okna (vpředu u řidiče), kompas / zrcátko s automatickým stmíváním |
| 33 | 10A | Nepoužívá se (náhradní) |
| 34 | 10A | Systém detekce couvání, couvací kamera, monitor mrtvého úhlu |
| 35 | 5A | Head-up displej, vyrovnání světlometů |
| 36 | 10A | Nepoužívá se (náhradní) |
| 37 | 10A | Klimatizace (motory 3,5L / 3,7L) |
| 38 | 10A | Nepoužívá se (náhradní) |
| 39 | 15A | Červená světla |
| 40 | 10A | Zadní parkovací světla, osvětlení registrační značky |
| 41 | 7,5A | Senzor klasifikace cestujících, řídicí modul zádržného systému |
| 42 | 5A | Přepínač Hill Assist Control (motor 2,0 l) |
| 43 | 10A | Nepoužívá se (náhradní) |
| 44 | 10A | Nepoužívá se (náhradní) |
| 45 | 5A | Nepoužívá se (náhradní) |
| 46 | 10A | Klimatizace |
| 47 | 15A | Signální zrcátka LED |
| 48 | 30A jistič | Elektrická okna |
| 49 | – | Zpožděné relé příslušenství |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2013)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | – | Nepoužívá |
| 2 | – | Nepoužívá |
| 3 | – | Nepoužívá |
| 4 | 30A ** | Stěrače |
| Pět | 40 A ** | Čerpadlo protiblokovacího systému (ABS) |
| 6 | – | Nepoužívá |
| 7 | 30A ** | Elektrické dveře zavazadlového prostoru |
| osm | 20A ** | střešní okno |
| devět | 20A ** | PowerPoint # 2 (zadní část konzoly) |
| deset | – | Nepoužívá |
| jedenáct | – | Relé odmrazování zadního skla / vyhřívání zrcátek |
| 12 | – | Nepoužívá |
| 13 | – | Relé startéru |
| čtrnáct | – | Nepoužívá |
| patnáct | – | Relé palivového čerpadla |
| šestnáct | – | Nepoužívá |
| 17 | – | Nepoužívá |
| 18 | 40 A ** | Motor větráku |
| devatenáct | 30A ** | Startér |
| dvacet | 20A ** | PowerPoint # 1 (odpadkový koš konzoly) |
| 21 | 20A ** | Oblast načítání aplikace Powerpoint |
| 22 | – | Nepoužívá |
| 23 | 30A ** | Modul sedadla řidiče |
| 24 | – | Nepoužívá |
| 25 | – | Nepoužívá |
| 26 | 40 A ** | Odmrazovač zadního okna |
| 27 | 20A ** | Zásuvka / přední zapalovač |
| 28 | 30A ** | Klimatizovaná sedadla |
| 29 | – | Nepoužívá |
| třicet | – | Nepoužívá |
| 31 | – | Nepoužívá |
| 32 | – | Nepoužívá |
| 33 | – | Nepoužívá |
| 34 | – | Relé motoru ventilátoru |
| 35 | – | Nepoužívá |
| 36 | – | Relé zadního sedadla |
| 37 | – | Pravé signální relé zastavení / otočení (TT) |
| 38 | – | Nepoužívá |
| 39 | 40 A ** | Chladicí ventilátor (vozidla s TT) |
| 39 | 60A ** | Chladicí ventilátor (vozidla bez TT) |
| 40 | 40 A ** | Chladicí ventilátor (pouze TT) |
| 41 | – | Nepoužívá |
| 42 | 30A ** | Sedadlo spolujezdce |
| 43 | 25A ** | Ventily ABS |
| 44 | – | Relé ostřikovače zadního skla |
| 45 | 5A* | Dešťový senzor |
| 46 | – | Nepoužívá |
| 47 | – | Nepoužívá |
| 48 | – | Nepoužívá |
| 49 | – | Nepoužívá |
| padesáti | 15A* | Vyhřívané zrcátko |
| 51 | – | Nepoužívá |
| 52 | – | Relé brzdových světel |
| 53 | – | Relé brzdového světla levého TT |
| 54 | – | Nepoužívá |
| 55 | – | Relé stěrače |
| 56 | 15A* | Řídicí modul převodovky (TCM) (motor 2,0 l) |
| 57 | 20A* | Levé světlomety s vysokou intenzitou výboje (HID) |
| 58 | 10 A* | Senzor alternátoru |
| 59 | 10 A* | Vypínač brzdy |
| 60 | 15A* | Zastavte věže |
| 61 | 10 A* | Odemknutí zadního sedadla |
| 62 | 10 A* | spojka klimatizace |
| 63 | 15A* | TT brzdové / blinkrové relé |
| 64 | 20A* | Motor zadního stěrače |
| 65 | 15A* | Palivové čerpadlo |
| 66 | – | Relé řídicího modulu hnacího ústrojí (PCM) |
| 67 | 20A* | Výkon vozidla (VPWR) # 2 |
| 68 | 15A* | VPWR #4 |
| 69 | 15A* | VPWR # 1 (3,5 / 3,7 L motory) |
| 69 | 20A* | VPWR # 1 (motor 2.0L ‚) |
| 70 | 10 A* | Relé klimatizace, VPWR # 3, modul AWD (motory 3,5 / 3,7L), aktivní mřížka (AGS) (motor 2,0 l) |
| 71 | – | Nepoužívá |
| 72 | – | Nepoužívá |
| 73 | – | Nepoužívá |
| 74 | – | Nepoužívá |
| 75 | – | Dioda spojky klimatizace (motory 3,5 / 3,7L) |
| 76 | – | Nepoužívá |
| 77 | – | Relé parkovacího světla TT |
| 78 | 20A* | Pravé HID světlomety |
| 79 | 5A* | Adaptivní tempomat |
| 80 | – | Nepoužívá |
| 81 | – | Nepoužívá |
| 82 | 15A* | Zadní podložka |
| 83 | – | Nepoužívá |
| 84 | 20A* | Parkovací světla TT |
| 85 | – | Nepoužívá |
| 86 | 7,5 A* | Relé PCM, udržování života PCM (motory 3,5 / 3,7 L) |
| 87 | 5A* | Relé start / start |
| 88 | – | Relé start / start |
| 89 | – | Nepoužívá |
| 89 | 5A* | Motory pro upgrade světlometů (pouze Čína) |
| 90 | 10 A* | PCM, řídicí modul převodovky (TCM) (motor 2,0 l) |
| 91 | 10 A* | Adaptivní tempomat (motory 3,5 / 3,7 l) |
| 91 | 5A* | Zahřívání automatické převodovky (motor 2,0 l) |
| 92 | 10 A* | modul ABS |
| 93 | 5A* | Relé motoru zadního ventilátoru / odmrazovače |
| 94 | 30A ** | Start / start panelu pojistek v prostoru pro cestující |
| 95 | – | Nepoužívá |
| 96 | – | Solenoid (CPS) dioda pro čištění kazet (motor 2,0 l) |
| 97 | – | Automatická dioda předehřívání (motor 2,0 l) |
| 98 | – | Relé spojky klimatizace |
| * Mini pojistky ** Patronové pojistky |
2014
Prostor pro cestující
Reklamní inzeráty
Přidělení pojistek v prostoru pro cestující (2014)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | 30A | Přední chytré okno řidiče |
| 2 | 15A | Nepoužívá se (náhradní) |
| 3 | 30A | Nepoužívá se (náhradní) |
| 4 | 10A | Relé lamp na vyžádání |
| Pět | 20A | Nepoužívá se (náhradní) |
| 6 | 5A | Radiofrekvenční modul |
| 7 | 7,5A | Spínač elektrického zrcátka, spínač sedadla v paměti, modul sedadla řidiče |
| osm | 10A | Nepoužívá se (náhradní) |
| devět | 10A | Elektrické dveře zavazadlového prostoru |
| deset | 10A | Relé zapnutí / příslušenství |
| jedenáct | 10A | Přístrojová deska, head-up displej |
| 12 | 15A | Vnitřní osvětlení, louže, podsvícení |
| 13 | 15A | Směrová světla vpravo |
| čtrnáct | 15A | Směrová světla vlevo |
| patnáct | 15A | Zpětná světla, brzdová světla, horní brzdová světla |
| šestnáct | 10A | Potkávací světlomety (vpravo) |
| 17 | 10A | Potkávací světlomety (vlevo) |
| 18 | 10A | Osvětlení klávesnice, zámek brzdové páčky, LED dioda startéru, pasivní systém zabraňující krádeži, probuzení řídicího modulu pohonné jednotky, aktivace napájení ve druhé řadě |
| devatenáct | 20A | Zesilovač (Sony) |
| dvacet | 20A | Relé zamykání / odemykání – vozidla bez inteligentního přístupu |
| 21 | 10A | Nepoužívá se (náhradní) |
| 22 | 20A | Relé houkačky |
| 23 | 15A | Ovládání na volantu, inteligentní přístup, spínač světlometů |
| 24 | 15A | Diagnostika na palubě |
| 25 | 15A | Odemykání zadních výklopných dveří |
| 26 | 5A | Modul globálního polohovacího systému |
| 27 | 20A | Inteligentní přístup |
| 28 | 15A | Spínač zapalování (bez inteligentního přístupu), elektromagnetický zámek klíče, startování tlačítkem (s inteligentním přístupem) |
| 29 | 20A | Rádio, multifunkční displej, elektronický dokončovací panel, modul SYNC |
| třicet | 15A | Přední parkovací světla, Pomocná parkovací světla |
| 31 | 5A | Nepoužívá se (náhradní) |
| 32 | 15A | Podsvícení zámku, měsíční střecha, elektricky ovládaná okna (vpředu u řidiče), kompas / zrcátko s automatickým stmíváním |
| 33 | 10A | Nepoužívá se (náhradní) |
| 34 | 10A | Systém detekce couvání, couvací kamera, monitor mrtvého úhlu |
| 35 | 5A | Head-up displej, vyrovnání světlometů |
| 36 | 10A | Nepoužívá se (náhradní) |
| 37 | 10A | Klimatizace (motory 3,5L / 3,7L) |
| 38 | 10A | Nepoužívá se (náhradní) |
| 39 | 15A | Červená světla |
| 40 | 10A | Zadní parkovací světla, osvětlení registrační značky |
| 41 | 7,5A | Senzor klasifikace cestujících, řídicí modul zádržného systému |
| 42 | 5A | Přepínač Hill Assist Control (motor 2,0 l) |
| 43 | 10A | Nepoužívá se (náhradní) |
| 44 | 10A | Nepoužívá se (náhradní) |
| 45 | 5A | Nepoužívá se (náhradní) |
| 46 | 10A | Klimatizace |
| 47 | 15A | Signální zrcátka LED |
| 48 | 30A jistič | Elektrická okna |
| 49 | – | Zpožděné relé příslušenství |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v elektrické rozvodné skříni (2014)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | – | Nepoužívá |
| 2 | – | Nepoužívá |
| 3 | – | Nepoužívá |
| 4 | 30A ** | Stěrače |
| Pět | 40A ** | Protiblokovací čerpadlo brzdového systému |
| 6 | – | Nepoužívá |
| 7 | 30A ** | Elektrické dveře zavazadlového prostoru |
| osm | 20A ** | střešní okno |
| devět | 20A ** | Elektrická zásuvka č. 2 (zadní konzola) |
| deset | – | Nepoužívá |
| jedenáct | – | Relé odmrazování zadního skla a vyhřívání zrcátek |
| 12 | – | Nepoužívá |
| 13 | – | Relé startéru |
| čtrnáct | – | Nepoužívá |
| patnáct | – | Relé palivového čerpadla |
| šestnáct | – | Nepoužívá |
| 17 | – | Nepoužívá |
| 18 | 40A ** | Motor větráku |
| devatenáct | 30A ** | Startér |
| dvacet | 20A ** | Power point # 1 (bin konzoly) |
| 21 | 20A ** | Elektrická zásuvka v nákladovém prostoru |
| 22 | – | Nepoužívá |
| 23 | 30A ** | Modul sedadla řidiče |
| 24 | – | Nepoužívá |
| 25 | – | Nepoužívá |
| 26 | 40A ** | Odmrazovač zadního okna |
| 27 | 20A ** | Přední elektrická zásuvka nebo zapalovač |
| 28 | 30A ** | Klimatizovaná sedadla |
| 29 | – | Nepoužívá |
| třicet | – | Nepoužívá |
| 31 | – | Nepoužívá |
| 32 | – | Nepoužívá |
| 33 | – | Nepoužívá |
| 34 | – | Relé motoru ventilátoru |
| 35 | – | Nepoužívá |
| 36 | – | Relé zadního sedadla |
| 37 | – | Pravé brzdové / blinkrové relé přívěsu |
| 38 | – | Nepoužívá |
| 39 | 40A ** | Chladicí ventilátor (vozidla s přívěsem) |
| 39 | 60A ** | Chladicí ventilátor (vozidla bez přívěsu) |
| 40 | 40A ** | Chladicí ventilátor (pouze tažný přívěs) |
| 41 | – | Nepoužívá |
| 42 | 30A ** | Sedadlo spolujezdce |
| 43 | 25A ** | Protiblokovací ventily brzdového systému |
| 44 | – | Relé ostřikovače zadního skla |
| 45 | 5A* | Dešťový senzor |
| 46 | – | Nepoužívá |
| 47 | – | Nepoužívá |
| 48 | – | Nepoužívá |
| 49 | – | Nepoužívá |
| padesáti | 15A* | Vyhřívané zrcátko |
| 51 | – | Nepoužívá |
| 52 | – | Relé brzdových světel |
| 53 | – | Levé brzdové světlo / relé směrových světel |
| 54 | – | Nepoužívá |
| 55 | – | Relé stěrače |
| 56 | 15 A* | Řídicí modul převodovky (motor 2,0 l) |
| 57 | 20 A* | Levé přední světlomety s vysokou intenzitou výboje |
| 58 | 10 A* | Senzor alternátoru |
| 59 | 10A* | Vypínač brzdy |
| 60 | 15A* | Brzdová světla |
| 61 | 10A* | Odemknutí zadního sedadla |
| 62 | 10A* | Spojka klimatizace |
| 63 | 15A* | Relé brzdového světla / tažného zařízení |
| 64 | 20 A* | Motor zadního stěrače |
| 65 | 15A* | Palivové čerpadlo |
| 66 | – | Relé řídicího modulu pohonné jednotky |
| 67 | 20 A* | Výkon vozidla # 2 |
| 68 | 15A* | Výkon vozidla # 4 |
| 69 | 15A* | Výkon vozidla č. 1 (motory 3,5 / 3,7 l) |
| 69 | 20 A* | Výkon vozidla č. 1 (motor 2,0 l) |
| 70 | 10A* | Relé Mr kondicionér, Výkon vozidla č. 3, Modul pohonu všech kol (motory 3,5 / 3,7 L), Aktivní mřížka (motor 2,0 L) |
| 71 | – | Nepoužívá |
| 72 | – | Nepoužívá |
| 73 | – | Nepoužívá |
| 74 | – | Nepoužívá |
| 75 | – | Dioda spojky Mr kondicionér (motory 3,5 / 3,7L) |
| 76 | – | Nepoužívá |
| 77 | – | Relé parkovacího světla přívěsu |
| 78 | 20 A* | Rovné výbojky s vysokou intenzitou |
| 79 | 5A* | Adaptivní tempomat |
| 80 | – | Nepoužívá |
| 81 | – | Nepoužívá |
| 82 | 15A* | Zadní podložka |
| 83 | – | Nepoužívá |
| 84 | 20 A* | Tažná parkovací světla |
| 85 | – | Nepoužívá |
| 86 | 7,5 A* | Relé řídicího modulu pohonné jednotky, držení řídicího modulu pohonné jednotky (motory 3,5 / 3,7 l) |
| 87 | 5A* | Relé start / start |
| 88 | – | Relé start / start |
| 89 | – | Nepoužívá |
| 89 | 5A* | Motory pro upgrade světlometů (pouze Čína) |
| 90 | 10 A* | Řídicí modul hnacího ústrojí, řídicí modul převodovky (motor 2,0 l) |
| 91 | 10 A* | Adaptivní tempomat (motory 3,5 / 3,7 l) |
| 91 | 5A* | Zahřívání automatické převodovky (motor 2,0 l) |
| 92 | 10 A* | Modul protiblokovacího brzdového systému |
| 93 | 5A* | Relé motoru zadního ventilátoru / odmrazovače |
| 94 | 30A ** | Start / start panelu pojistek v prostoru pro cestující |
| 95 | – | Nepoužívá |
| 96 | – | Solenoidová dioda čištění kazety (motor 2,0 l) |
| 97 | – | Zahřívací dioda automatické převodovky (motor 2,0 l) |
| 98 | – | Relé spojky klimatizace |
| * Mini pojistky ** Patronové pojistky |
