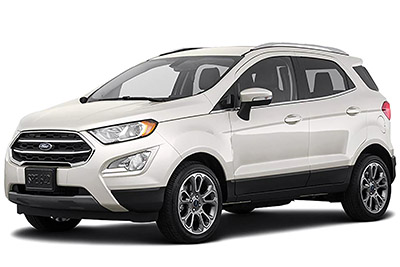

V tomto článku uvažujeme o druhé generaci Ford EcoSport po faceliftu, která je k dispozici od roku 2018 do současnosti. Zde najdete schémata pojistkových skříněk pro Ford EcoSport 2018 a 2019 , informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford EcoSport 2018-2019.
Pojistky zapalovače cigaret (napájecí zásuvka) Ford EcoSport jsou pojistky č. 17 (přední elektrická zásuvka / zapalovač cigaret) a č. 18 (zadní elektrická zásuvka) v pojistkové skříňce v motorovém prostoru.
Pojistková skříňka prostoru pro cestující
Umístění pojistkové skříňky
Je umístěn za odkládací přihrádkou.
Chcete -li se k němu dostat, sejměte a sejměte plastový kryt.
Schéma pojistkové skříňky
Reklamní inzeráty
Přidělení pojistek v prostoru pro cestující (2018)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F01 | 5A | Modul řízení stresu. |
| F02 | 5A | Palubní čidlo teploty a kalu. |
| F03 | 10A | Modul reverzního parkovacího asistenta. |
| F04 | 10A | Spínač zapalování. Stiskněte spínač startu. Klíčový spínač. |
| F05 | 20A | Relé centrálního zamykání (interní relé BCM). Centralizované odblokovací relé (interní relé BCM). |
| F06 | 10A | Osvětlení spínače elektrického ovládání oken řidiče a spolujezdce. Zpožděný spínač elektrického ovládání oken řidiče. Příslušenství. Osvětlení spínače střešního okna. Odložený doplněk modulu střešního okna. |
| F07 | 30A | Řídicí modul dveří řidiče. |
| F08 | – | Nepoužívá. |
| F09 | 5A | Elektrochromické vnitřní zrcátko. Přepínač ovládání převodovky. |
| F10 | 10A | Inteligentní konektor datového spojení – napájení. |
| F11 | – | Nepoužívá. |
| F12 | – | Nepoužívá. |
| F13 | 15A | Relé odblokování pilota (interní relé BCM). Relé s dvojitým zamykáním (interní relé BCM). |
| F14 | 30A | Napájení spínače elektrického ovládání oken řidiče. |
| F15 | – | Nepoužívá. |
| F 16 | 15A | Motorový běh / start vlekem. |
| F17 | 15A | SYNCHRONIZACE. Elektronický dokončovací panel. |
| F18 | – | Nepoužívá. |
| F19 | – | Nepoužívá. |
| F20 | 10A | Bezpečnostní relé houkačky (interní relé BCM). |
| F21 | 7,5 A | Modul klimatizace. |
| F22 | 7,5 A | Inteligentní konektor datového spojení – logický. Řídicí modul sloupku řízení. Přístrojová deska. |
| F23 | 20A | Modul ovládání zvuku. |
| F24 | – | Nepoužívá. |
| F25 | 30A | Elektrické okenní motory. |
Reklamní inzeráty
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Pojistková skříňka se nachází v blízkosti baterie.
Pojistková skříňka baterie je připojena ke kladnému pólu baterie.
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek a relé v motorovém prostoru (2018)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | 60A | Relé ventilátoru chlazení motoru 2. |
| 2 | 50A | Relé ventilátoru chlazení motoru 1. |
| 3 | – | Nepoužívá. |
| 4 | 40A | ABS s elektronickými ventily programování stability. |
| Pět | 20A | Relé zámku sloupku řízení. |
| 6 | 40A | Relé motoru předního ventilátoru. |
| 7 | 10A | Vypínač brzdy. |
| osm | 20A | Modul střešního okna. |
| devět | 15A | Relé ostřikovače zadního skla. Cívka relé motoru předního stěrače. |
| deset | 7,5 A | Relé spojky klimatizace. |
| jedenáct | 5A | Cívka relé výkonového bodu. Reléová cívka houkačky. Reléová cívka palivového čerpadla. |
| čtrnáct | – | Nepoužívá. |
| patnáct | 5A | Dešťový senzor. Cívka relé ostřikovače zadního okna. |
| šestnáct | 10A | Motor stěrače zadního okna. |
| 17 | 20A | Přední elektrická zásuvka / zapalovač doutníků. |
| 18 | 20A | Zadní elektrická zásuvka. |
| devatenáct | – | Nepoužívá. |
| dvacet | 20A | Modul řízení hnacího ústrojí. |
| 21 | 15A | Ohřívač kyslíkového senzoru. Senzor monitoru katalyzátoru. Vypouštěcí ventil nádoby. Elektromagnetické ventily s variabilním časováním vačkového hřídele. |
| 22 | 10A | Motorová chladicí cívka relé ventilátoru 1. Motorový ventilátor 2 reléová cívka. Cívka relé spojky klimatizace. Variabilní ventil kompresoru klimatizace. Variabilní ovládání olejového čerpadla. Solenoid vakuové brzdy (1,5 L). Elektronický podtlakový regulační ventil (1,0 l). Reléová cívka ventilátoru odsávače (1,0 L) Zapnuto / zapnuto vodní čerpadlo (1,0 L). |
| 23 | 20A | Zapalovací cívky. |
| 24 | 10A | Portové vstřikovače paliva – PFI (1,5 L). |
| 25 | – | Nepoužívá. |
| 26 | 20A | Tažný modul – Nabíjení baterie. |
| 27 | – | Nepoužívá. |
| 28 | 10A | Levý roh. |
| 29 | 10A | Pravý roh. |
| třicet | – | Nepoužívá. |
| 31 | – | Nepoužívá. |
| 32 | 30A | Řídicí modul těla napájený bateriemi. |
| 33 | 60A | ABS s elektronickým čerpadlem stabilizačního programu. |
| 34 | 50A | Tažný modul. |
| 35 | 40A | Vyhřívané relé s podsvícením. |
| 36 | 30A | Relé startéru. |
| 37 | – | Nepoužívá. |
| 38 | 20A | Relé výbojky levého tlumeného světla s vysokou intenzitou. |
| 39 | 20A | Přímé nízké učení relé s vysokou intenzitou výbojky. |
| 40 | – | Nepoužívá. |
| 41 | – | Nepoužívá. |
| 42 | 7,5 A | Relé ventilátoru odsávače (1,0 L). |
| 46 | – | Nepoužívá. |
| 47 | 20A | Relé palivového čerpadla. |
| 48 | 30A | Modul ovládání dveří spolujezdce. |
| 49 | – | Nepoužívá. |
| 55 | 10A | Vyrovnávání světlometů. |
| 56 | 5A | Elektronický modul posilovače řízení. Modul řízení hnacího ústrojí. |
| 57 | – | Nepoužívá. |
| 58 | 10A | Zadní kamera. Moduly mrtvého úhlu. |
| 59 | 5A | Modul ABS. |
| 60 | 5A | Vyhřívaná cívka relé s podsvícením. |
| 63 | 25A | Motor předního stěrače. |
| 64 | 30A | Modul řízení karoserie – sběrnice spuštění / spuštění. |
| 69 | – | Nepoužívá. |
| 70 | – | Nepoužívá. |
| 74 | – | Nepoužívá. |
| 75 | – | Nepoužívá. |
| Relé | ||
| 12 | Modul řízení hnacího ústrojí. | |
| 13 | Relé startéru. | |
| 43 | Relé elektrické zásuvky. | |
| 44 | Relé motoru předního stěrače. | |
| 45 | Relé předního ventilátoru. | |
| padesáti | Relé start / start. | |
| 51 | Relé zamykání sloupku řízení. | |
| 52 | Relé houkačky. | |
| 53 | Relé výbojky levého tlumeného světla s vysokou intenzitou. | |
| 54 | Relé ostřikovače zadního skla. | |
| 61 | Vyhřívané podsvícené relé. Diverzitní anténa. |
|
| 62 | Relé ventilátoru chlazení motoru 2. | |
| 65 | Relé palivového čerpadla. | |
| 66 | Pravé tlumené světlo s vysokou intenzitou relé výbojky. | |
| 67 | Relé spojky klimatizace. | |
| 68 | Chlazení motoru Relé ventilátoru 1. | |
| 71 | Nepoužívá. | |
| 72 | Nepoužívá. | |
| 73 | Nepoužívá. | |
| 76 | Nepoužívá. | |
| 77 | Relé ventilátoru odsávání. | |
| 78 | Nepoužívá. | |
| 79 | Nepoužívá. |
Pojistková skříňka na baterie
| Pojistka | Pojistkový proud | Chráněné součásti |
|---|---|---|
| jeden | 250A | Pojistková skříňka motorového prostoru. |
| 2 | 60A | Elektronický modul posilovače řízení. |
| 3 | 100A | Modul ovládání těla. |
| 4 | – | Nepoužívá. |
| Pět | 275A | Vstup. |
