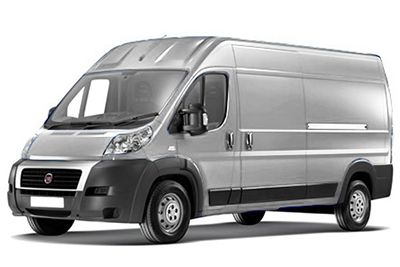

V tomto článku uvažujeme o první generaci Fiatu Ducato před faceliftem, která byla vyráběna v letech 2007 až 2014. Zde najdete schémata pojistkových skříní Fiatu Ducato 2007, 2008, 2009, 2010, 2011, 2012, 2013 a 2014 , získat informace o umístění pojistkových panelů uvnitř vozu a informovat se o přiřazení každé pojistky (uspořádání pojistek).
Uspořádání pojistek Fiat Ducato 2007-2014
Pojistky zapalovače cigaret (zásuvka) Fiatu Ducato jsou pojistky F33 (zadní zásuvka), F44 (zapalovač cigaret, přední zásuvka) v pojistkové skříňce palubní desky a pojistka F56 (zásuvková skříňka pro cestující) ve volitelné pojistkové skříňce na pravém středním sloupku .
Motorový prostor
Pojistková skříňka palubní desky
Pro přístup k němu povolte upevňovací šrouby A a sejměte kryt.
Volitelná pojistková skříňka na pravém středovém sloupku (je -li k dispozici)
Chcete -li získat přístup k pojistkové skříňce, sejměte ochranný kryt.
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru
| Ne. | AMPÉR | Chráněná součást |
|---|---|---|
| F01 | 40 | Čerpadlo ABS (+ baterie) |
| F02 | padesáti | Ohřívač svíček (+ baterie) |
| F03 | třicet | Spínač zapalování (+ baterie) |
| F04 | dvacet | Řídicí jednotka Webasto (+ baterie) |
| F05 | dvacet | Vnitřní větrání s Webasto (+ baterie) |
| F06 | 40/60 | Vysokorychlostní ventilátor chlazení motoru (+ baterie) |
| F07 | 40/50 | Nízkootáčkový ventilátor motoru (+ baterie) |
| F08 | 40 | Vnitřní ventilátor (+ klíč) |
| F09 | dvacet | Čerpadlo ostřikovače světlometů |
| F10 | patnáct | troubit |
| F11 | patnáct | Systém Ei (sekundární služby) |
| F14 | 7.5 | Pravé dálkové světlo |
| F15 | 7.5 | Levý hlavní paprsek |
| F 16 | 7.5 | Systém Ei (+ klíč) |
| F17 | deset | Systém Ei (primární služby) |
| F18 | 7.5 | ECU motoru (+ baterie) |
| F19 | 7.5 | Kompresor klimatizace |
| F20 | třicet | Čerpadlo ostřikovače světlometů |
| F21 | patnáct | Palivové čerpadlo |
| F22 | dvacet | Systém Ei (primární služby) |
| F23 | třicet | Elektromagnetické ventily ABS |
| F24 | patnáct | Automatická převodovka 8 (+ klíč) |
| F30 | patnáct | Přední mlhová světla |
Reklamní inzeráty
Pojistková skříňka palubní desky
Přidělení pojistek v pojistkové skříňce přístrojové desky
| Ne. | AMPÉR | Chráněná součást |
|---|---|---|
| F12 | 7.5 | Pravé potkávací světlo |
| F13 | 7.5 | Levé potkávací světlo, zaměřovací zařízení světlometů |
| F31 | 7.5 | Relé pojistkové skříňky v motorovém prostoru, relé pojistkové skříňky palubní desky (+ klíč) |
| F32 | deset | Vnitřní osvětlení mikrobusu (nouzové) |
| F33 | patnáct | Zadní elektrická zásuvka |
| F34 | – | – |
| F35 | 7.5 | Zpětná světla, počítač sevotronic, vodní senzor v naftovém filtru, (+ klíč) |
| F36 | patnáct | Centrální zamykání dveří (+ baterie) |
| F37 | 7.5 | Brzdové světlo (hlavní), Třetí brzdové světlo, Přístrojová deska (+ klíč) |
| F38 | deset | Centrální relé palubní desky (+ baterie) |
| F39 | deset | Zásuvka EOBD, zvukový systém, ovládání klimatizace, alarm, tachograf, časovač Webasto (+ baterie) |
| F40 | patnáct | Levé vyhřívané okno, odmrazovač zrcátek řidiče |
| F41 | patnáct | Pravé vyhřívané okno, odmrazovač zrcátek spolujezdce |
| F42 | 7.5 | ABS, ASR, ESP, ovládání brzdových světel (sekundární) (+ klíč) |
| F43 | třicet | Stěrač čelního skla (+ klíč) |
| F44 | dvacet | Zapalovač doutníků, Přední zásuvka |
| F45 | 7.5 | Ovládání na dveřích řidiče, Ovládání na dveřích spolujezdce |
| F46 | – | – |
| F47 | dvacet | Elektrické okno řidiče |
| F48 | dvacet | Regulátor okna spolujezdce |
| F49 | 7.5 | Audio systém, okno řidiče, ovládání palubní desky, centrální alarm, dešťový senzor (+ klíč) |
| F50 | 7.5 | Airbag (+ klíč) |
| F51 | 7.5 | Klimatizace, tempomat, tachograf (+ klíč) |
| F52 | 7.5 | Volitelné relé pojistkové skříňky |
| F53 | 7.5 | Palubní deska, zadní mlhová světla (+ baterie) |
Reklamní inzeráty
Volitelná pojistková skříňka
Přidělení pojistek ve volitelné pojistkové skříňce
| Ne. | AMPÉR | Chráněná součást |
|---|---|---|
| F54 | – | – |
| F55 | patnáct | Vyhřívaná sedadla |
| F56 | patnáct | Zásuvka pro cestující vzadu |
| F57 | deset | Přídavné topení pod sedadlem |
| F58 | deset | Noční světla |
| F59 | 7.5 | Samonivelační závěsy (+ baterie) |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
| F63 | deset | Další ovládání topení spolujezdce |
| F64 | – | – |
| F65 | třicet | Přídavný topný ventilátor pro cestující |
