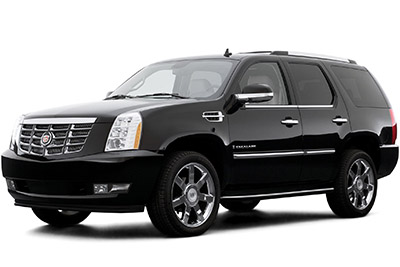

V tomto článku uvažujeme o třetí generaci Cadillac Escalade (GMT 900), vyráběné v letech 2007 až 2014. Zde najdete schémata pojistkových skříní Cadillac Escalade 2007, 2008, 2009, 2010, 2011, 2012, 2013 a 2014 , získat informace o umístění pojistkových panelů uvnitř vozu a dozvíte se více o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
2007-2014 Cadillac Escalade Fuse Arrangement
Pojistky cigaretového zapalovače / zásuvky Cadillac Escalade jsou umístěny v pojistkové skříňce palubní desky (viz pojistky č. 16 „AUX PWR“ (zásuvky pro příslušenství) a č. 2 „AUX PWR2“ (krabicové zásuvky). S pojistkami v motorovém prostoru – pojistka č. 53 (cigareta) zapalovač, zásuvka pomocného napájení).
Pojistková skříňka prostoru pro cestující
Umístění pojistkové skříňky
Je umístěn na straně řidiče na palubní desce, za krytem.
Schéma pojistkové skříňky (2007)
Přidělení pojistek na přístrojové desce (2007)
| Příjmení | Popis |
|---|---|
| LT DR | Jistič elektrického okna na straně řidiče |
| ZADNÍ SEDADLO | Zadní sedadla |
| AUX PWR2 | Elektrické zásuvky v zadním nákladovém prostoru |
| SWC BKLT | Ovládání na volantu Podsvícení |
| DDM | Modul dveří řidiče |
| CTSY | Dome světla, ukazatele na straně řidiče |
| LT STOP TRN | Indikátor na straně řidiče, Stoplamp |
| NÍZKÝ | Osvětlení zadní palubní desky |
| RT STOP TRN | Indikátor na straně spolujezdce, Stoplamp |
| BCM | Modul ovládání těla |
| UNLCK2 | Elektrický zámek dveří 2 (funkce odemykání) |
| LCK2 | Elektrický zámek dveří 2 (funkce zámku) |
| ZASTAVTE SVĚTLA | Stoplamps, Stoplamp namontovaný uprostřed vysoko |
| ZADNÍ VZDUCH | Ovládání klimatizace vzadu |
| PDM | Modul dveří spolujezdce, univerzální dálkový systém pro domácnost |
| POMOC PWR | Zásuvky pro příslušenství |
| JE LPS | Vnitřní lampy |
| UNLCK1 | Elektrické zamykání dveří 1 (funkce odemykání) |
| UPOZORNĚNÍ | Ultrazvukový zadní parkovací asistent, elektrické dveře zavazadlového prostoru |
| LCK1 | Elektrický zámek dveří 1 (funkce zámku) |
| ZADNÍ WPR | Stěrač zadního skla |
| CHLADNÁ SEDAČKA | Chlazená sedadla |
| DSM | Modul sedadla řidiče, dálkový systém bezklíčového vstupu |
| Konektor kabelového svazku | |
| LT DR | Připojení kabelového svazku dveří řidiče |
| TĚLO | Konektor kabelového svazku |
| TĚLO | Konektor kabelového svazku |
Reklamní inzeráty
Schéma pojistkové skříňky (2008-2014)
Přidělení pojistek na přístrojové desce (2008-2014)
| Ne. | Popis |
|---|---|
| jeden | Zadní sedadla |
| 2 | Elektrické zásuvky v zadním nákladovém prostoru |
| 3 | Ovládání na volantu Podsvícení |
| 4 | Modul dveří řidiče |
| Pět | Dome světla, ukazatele na straně řidiče |
| 6 | Indikátor na straně řidiče, Stoplamp |
| 7 | Osvětlení zadní palubní desky |
| osm | Indikátor na straně spolujezdce, Stoplamp |
| devět | 2008-2010: Modul dveří spolujezdce 2011-2014: Modul dveří spolujezdce, odemykání řidiče |
| deset | Elektrický zámek dveří 2 (funkce odemykání) |
| jedenáct | Elektrický zámek dveří 2 (funkce zámku) |
| 12 | Stoplamps, Stoplamp namontovaný uprostřed vysoko |
| 13 | Ovládání klimatizace vzadu |
| čtrnáct | 2008-2010: Nepoužívá se 2011-2014: Power Mirror |
| patnáct | Řídicí modul karoserie (BCM) |
| šestnáct | Zásuvky pro příslušenství |
| 17 | Vnitřní lampy |
| 18 | Elektrické zamykání dveří 1 (funkce odemykání) |
| 17 | Zábava na zadních sedadlech |
| dvacet | Ultrazvukový zadní parkovací asistent, elektrické dveře zavazadlového prostoru |
| 21 | Elektrický zámek dveří 1 (funkce zámku) |
| 22 | Informační centrum řidiče (DIC) |
| 23 | Stěrač zadního skla |
| 24 | 2008-2010: Nepoužíváno 2011-2014: Sedadla chlazená |
| 25 | Modul sedadla řidiče, dálkový systém bezklíčového vstupu |
| 26 | 2008-2010: Nepoužívá se 2011-2014: Elektrický zámek dveří řidiče (funkce odemykání) |
| LT DR | 2011-2014: Elektrický jistič okna na straně řidiče |
| Konektor kabelového svazku | |
| LT DR | Připojení kabelového svazku dveří řidiče |
| TĚLO | Konektor kabelového svazku |
| TĚLO | Konektor kabelového svazku |
Střední pojistková skříňka
Reklamní inzeráty
Tato jednotka je umístěna pod palubní deskou vlevo od sloupku řízení.
Centrální blok palubní desky
| Příjmení | Popis |
|---|---|
| Konektory svazku: | |
| TĚLO 2 | Konektor kabelového svazku 2 |
| TĚLO 1 | Konektor kabelového svazku 1 |
| TĚLO 3 | Konektor kabelového svazku 3 |
| HEADLINER 3 | Konektor kabelového svazku 3 |
| HEADLINER 2 | Konektor kabelového svazku 2 |
| HEADLINER 1 | Konektor kabelového svazku 1 |
| BRZDOVÁ SPOJKA | Konektor kabelového svazku spojky |
| SEO / UPFITTER | Speciální vybavení Možnost dodatečného vybavení konektoru kabelového svazku |
| Jističe: | |
| CB1 | Elektrický jistič okna na straně spolujezdce |
| CB2 | Jistič sedadla spolujezdce |
| CB3 | Jistič sedadla řidiče |
| CB4 | Nepoužívá |
Pojistková skříňka v motorovém prostoru
Umístění pojistkové skříňky
Reklamní inzeráty
Schéma pojistkové skříňky (2007)
Přidělení pojistek a relé v motorovém prostoru (2007)
| Ne. | Popis |
|---|---|
| Pojistky | |
| jeden | Nepoužívá |
| 2 | Elektronická kontrola stability odpružení, automatická kontrola hladiny výfuku |
| 3 | Signál zastavení / odbočení levého přívěsu |
| 4 | Ovládání motoru |
| Pět | Řídicí modul motoru, ovládání škrticí klapky |
| 6 | Signál zastavení / odbočení doprava |
| 7 | Přední podložka |
| osm | Kyslíkové senzory |
| devět | Protiblokovací brzdový systém 2 |
| deset | Zpětná světla přívěsu |
| jedenáct | Výbojka s vysokou intenzitou pro řidiče |
| 12 | Řídicí modul motoru (baterie) |
| 13 | Vstřikovače paliva, zapalovací cívky (pravá strana) |
| čtrnáct | Řídicí modul převodovky (baterie) |
| patnáct | Zpětná světla pro vozidla |
| šestnáct | Výbojka na straně spolujezdce s vysokou intenzitou |
| 17 | Kompresor klimatizace |
| 18 | Kyslíkové senzory |
| devatenáct | Ovládání převodovky (zapalování) |
| dvacet | Palivové čerpadlo |
| 21 | Nepoužívá |
| 22 | Zadní podložka |
| 23 | Vstřikovače paliva, zapalovací cívky (levá strana) |
| 24 | Parkovací světla přívěsu |
| 25 | Obrysová světla na straně řidiče |
| 26 | Parkovací světla na straně spolujezdce |
| 27 | Mlhovky |
| 28 | Roh |
| 29 | Solenoid hlavního paprsku na straně spolujezdce |
| třicet | Denní lampy |
| 31 | Solenoid hlavního paprsku na straně řidiče |
| 32 | Nepoužívá |
| 33 | Střešní okno |
| 34 | Systém zapalování klíčů, systém proti krádeži |
| 35 | Stěrač |
| 36 | Použití SEO B2 Upfitter (baterie) |
| 37 | Nastavitelné elektrické pedály |
| 38 | Ovládání klimatizace (baterie) |
| 39 | Systém airbagů (zapalování) |
| 40 | Zesilovač |
| 41 | Audio systém |
| 42 | Nepoužívá |
| 43 | Různé (zapalování), couvací kamera (je -li ve výbavě), chlazená sedadla, tempomat |
| 44 | Odemykání zadních výklopných dveří |
| 45 | OnStar®, zadní zábavní obrazovka |
| 46 | Skupina panelu |
| 47 | Nepoužívá |
| 48 | Vyhřívaný volant |
| 49 | Pomocné ovládání klimatizace (zapalování), teplotní zrcátko kompasu |
| padesáti | Zadní odmlžovač |
| 51 | Systém airbagů (baterie) |
| 52 | Použití SEO B1 Upfitter (baterie) |
| 53 | Zapalovač cigaret, zásuvka pomocného napájení |
| 54 | Relé kompresoru s automatickou kontrolou hladiny, použití zesilovače referencí |
| 55 | Ovládání klimatizace (zapalování) |
| 56 | Řídicí modul motoru, sekundární palivové čerpadlo (zapalování) |
| Pojistky J-Case | |
| 60 | Chladicí ventilátor 1 |
| 61 | Kompresor s automatickou kontrolou hladiny |
| 62 | Nepoužívá |
| 63 | Chladicí ventilátor 2 |
| 64 | Protiblokovací systém brzd 1 |
| 65 | Vstup |
| 66 | Stud 2 (brzdy přívěsu) |
| 67 | Elektrické centrum na levém autobusu 1 |
| 68 | Elektrické schody |
| 69 | Vyhřívaný systém ostřikování čelního skla |
| 70 | Nepoužívá |
| 71 | Stud 1 (baterie napájená z konektoru přívěsu) |
| 72 | Elektrické centrum uprostřed autobusu 1 |
| 73 | Dmychadlo klimatizace |
| 74 | Elektrický modul zadních výklopných dveří |
| 75 | Elektrické centrum na levém autobusu 2 |
| Relé | |
| FAN Ahoj | Vysokorychlostní chladicí ventilátor |
| FAN LO | Nízkootáčkový chladicí ventilátor |
| ENG EXH VLV | Nepoužívá |
| VENTILÁTOR CNTRL | Ovládání chladicího ventilátoru |
| HDLP LO / HID | Světlomet s vysokou intenzitou výboje |
| SVĚTLOMET | Přední mlhová světla |
| Klimatizace CMPRSR | Kompresor klimatizace |
| STRTR | Vstup |
| PWR / TRN | Hnací ústrojí |
| PMP PALIVO | Palivové čerpadlo |
| LAMP PRK | Parkovací světla |
| ZADNÍ KOSTUM | Zadní odmlžovač |
| RUN / CRANK | Spínaný výkon |
Reklamní inzeráty
Schéma pojistkové skříňky (2008-2014)
Přidělení pojistek a relé v motorovém prostoru (2008-2014)
| Ne. | Popis |
|---|---|
| Pojistky | |
| jeden | Signál zastavení / odbočení doprava |
| 2 | Elektronická kontrola stability odpružení, automatická kontrola hladiny výfuku |
| 3 | Signál zastavení / odbočení levého přívěsu |
| 4 | Ovládání motoru |
| Pět | Řídicí modul motoru, ovládání škrticí klapky |
| 6 | Ovladač brzdy přívěsu |
| 7 | Přední podložka |
| osm | Kyslíkové senzory |
| devět | Protiblokovací brzdový systém 2 |
| deset | Zpětná světla přívěsu |
| jedenáct | Potkávací světla na straně řidiče |
| 12 | Řídicí modul motoru (baterie) |
| 13 | Vstřikovače paliva, zapalovací cívky (pravá strana) |
| čtrnáct | Řídicí modul převodovky (baterie) |
| patnáct | Zpětná světla pro vozidla |
| šestnáct | Potkávací světlomet na straně spolujezdce |
| 17 | Kompresor klimatizace |
| 18 | Kyslíkové senzory |
| devatenáct | Ovládání převodovky (zapalování) |
| dvacet | Palivové čerpadlo |
| 21 | Řídicí modul palivového systému |
| 22 | Ostřikovače světlometů |
| 23 | Zadní ostřikovač čelního skla |
| 24 | Vstřikovače paliva, zapalovací cívky (levá strana) |
| 25 | Parkovací světla přívěsu |
| 26 | Obrysová světla na straně řidiče |
| 27 | Parkovací světla na straně spolujezdce |
| 28 | Mlhovky |
| 29 | Roh |
| třicet | Dálková světla na straně spolujezdce |
| 31 | Denní svícení (DRL) (je -li ve výbavě) |
| 32 | Dálková světla na straně řidiče |
| 33 | Denní svícení 2 (je -li ve výbavě) |
| 34 | Střešní okno |
| 35 | Systém zapalování klíčů, systém proti krádeži |
| 36 | Stěrač |
| 37 | Použití SEO B2 Upfitter (baterie) |
| 38 | Nastavitelné elektrické pedály |
| 39 | Ovládání klimatizace (baterie) |
| 40 | Systém airbagů (zapalování) |
| 41 | Zesilovač |
| 42 | Audio systém |
| 43 | Různé (zapalování), tempomat |
| 44 | Odemykání zadních výklopných dveří |
| 45 | Systém airbagů (baterie) |
| 46 | Skupina panelu |
| 47 | 2008-2010: PTO 2011-2014: Nepoužívá se |
| 48 | 2008-2010: Ovládání přídavné klimatizace (zapalování), teplotní zrcátko kompasu 2011-2014: Řízení přídavné klimatizace (zapalování) |
| 49 | Vyvýšený střed Stoplamp (CHMSL) |
| padesáti | Zadní odmlžovač |
| 51 | Vyhřívané zrcátko |
| 52 | Použití SEO B1 Upfitter (baterie) |
| 53 | Zapalovač cigaret, zásuvka pomocného napájení |
| 54 | 2008-2010: Relé kompresoru s automatickou regulací hladiny, SEO Enhancer Použití 2011-2014: Relé kompresoru s automatickou regulací úrovně |
| 55 | Ovládání klimatizace (zapalování) |
| 56 | Řídicí modul motoru, sekundární palivové čerpadlo (zapalování) |
| Pojistky J-Case | |
| 57 | Chladicí ventilátor 1 |
| 58 | Kompresor s automatickou kontrolou hladiny |
| 59 | Odolný protiblokovací brzdový systém |
| 60 | Chladicí ventilátor 2 |
| 61 | Protiblokovací systém brzd 1 |
| 62 | Vstup |
| 63 | Stud 2 (brzdy přívěsu) |
| 64 | Elektrické centrum na levém autobusu 1 |
| 65 | Elektrické schody |
| 66 | Vyhřívaný systém ostřikování čelního skla |
| 67 | 2008-2010: Systém pohonu všech kol 2011-2014: Převodovka |
| 68 | Stud 1 (baterie napájená z konektoru přívěsu) |
| 69 | Elektrické centrum uprostřed autobusu 1 |
| 70 | Dmychadlo klimatizace |
| 71 | Elektrický modul zadních výklopných dveří |
| 72 | Elektrické centrum na levém autobusu 2 |
| Relé | |
| FAN Ahoj | Vysokorychlostní chladicí ventilátor |
| FAN LO | Nízkootáčkový chladicí ventilátor |
| VENTILÁTOR CNTRL | Ovládání chladicího ventilátoru |
| HDLP LO / HID | Světlomet s vysokou intenzitou výboje |
| SVĚTLOMET | Přední mlhová světla |
| Klimatizace CMPRSR | Kompresor klimatizace |
| STRTR | Vstup |
| PWR / TRN | Hnací ústrojí |
| PMP PALIVO | Palivové čerpadlo |
| LAMP PRK | Parkovací světla |
| ZADNÍ KOSTUM | Zadní odmlžovač |
| RUN / CRANK | Spínaný výkon |
