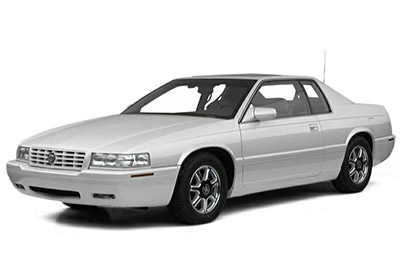

V tomto článku uvažujeme o dvanácté generaci Cadillacu Eldorado po faceliftu, vyráběné v letech 1997 až 2002. Zde najdete schémata pojistkových skříní Cadillac Eldorado 1997, 1998, 1999, 2000, 2001 a 2002 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistky Cadillac Eldorado 1997-2002
Pojistky zapalovače cigaret Cadillac Eldorado (elektrická zásuvka) jsou umístěny v pojistkové skříňce v motorovém prostoru (viz pojistky „CIG LTR1“ (přední a zadní zapalovač cigaret (pouze kompletní konzola)) a „CIG LTR2“ (zadní pravý a levý zapalovač cigaret) ).
Umístění pojistkové skříňky
Motorový prostor
Pojistkové skříňky jsou umístěny na straně řidiče v motorovém prostoru, pod ochrannou kapotou.
Zvednutím krytu získáte přístup k bloku.
Chcete -li získat přístup ke středisku MaxiFuse / relé, sejměte ochranný kryt.
Zavazadlový prostor
Pojistkový blok je umístěn na přední stěně kufru na straně řidiče. Povolte čtyři spony obložení kufru a vyjměte obložení z bloku, abyste získali přístup.
Schémata pojistkových skříní
Reklamní inzeráty
1997
Střed pojistky / relé (motorový prostor)
Přidělení pojistek v MaxiFuse / Relay Center (1997)
| Příjmení | Používání |
|---|---|
| TĚLO 1 | Pojistka tlumení v reálném čase (RTD), pohodlná pojistka, pojistka BATT, komfortní solenoidy bezpečnostního pásu spolujezdce a řidiče, elektromagnety a relé pro uvolnění dveří kufru a paliva, relé zamykání / odemykání dveří, relé DPR (pouze ETC), relé parkovacího světla, pravé a levá parkovací pojistka, relé zadních mlhových světel |
| TĚLO 2 | Relé odmlžovače, zatahovací pojistka, pojistka vyhřívání pravého a levého sedadla, pojistka / Rclay s elektronickým ovládáním úrovně (ELC), pojistka antény, pojistka vyhřívaného zrcátka |
| TĚLO 3 | Řízené výkonové relé, Řízené napájecí záložní relé, Clusterová pojistka, Pojistka modulu PZM (Platform Zone Zone Module), Rádiová pojistka, DAB relé, Relé spouštění palivového systému a dveří, Koncová světla Relé silnice, komfortní pojistka, řízené výkonové relé, pouze pojistka AMP Bose, Bose pravé a levé relé |
| INADVERT | Neúmyslné napájecí relé, vnitřní pojistka žárovek, pojistka zapalovače cigaret-1 |
| ŽÁROVKY | Relé ostřikovače světlometů (export), pojistka / relé světlometů, relé dálkového / potkávacího světla, mlhové světlo / pojistka DRL, pojistka proti zpětnému zrcátku, pojistka proti nechtěnému zapnutí, pojistka dálkových světel vpravo a vlevo, pojistka potkávacích světel vpravo a vlevo, stop Pojistka, mlhová světla / relé DRL |
| IGN 1 | Relé zadního zapalování-1, pojistka stěračů, pojistka relé zapalování-1, doplňková pojistka nafukovacího omezovače (SIR), relé příslušenství |
| OKNA | Relé sběrnice zpožděného příslušenství (DAB) |
| SEDADLA | Relé houkačky, bederní vstupní / výstupní relé řidiče a spolujezdce, relé vysoké / nízké relé řidiče a spolujezdce |
| BATT 3 | Spínač zapalování sloupku řízení |
| BATT2 | Spínač zapalování sloupku řízení |
| IGN 1 | Přední a zadní relé zapalování-1, pojistky čidla kyslíku 1 a 2, palivová pojistka, cestovní pojistka. Relé DRL, relé předních a zadních mlhových světel, záložní relé ovládacího napájení, pojistka zapalování-1 |
| BATT 1 | Relé a solenoid startéru, parkovací / otáčková pojistka, parkovací relé, pojistka PCM, pojistka a relé střídavého kompresoru, relé ventilátoru |
| BRZDY | Modulátor brzd ABS |
| COOL FNS | Relé chladicího ventilátoru 1 a 3 |
Reklamní inzeráty
Pojistkový blok (motorový prostor)
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru (1997)
| Příjmení | Používání |
|---|---|
| DRL | Denní lampy |
| COLOR LPS | Spínač světel v zatáčkách, pravá a levá světla do zatáček |
| INT LPS | Kufrová světla, stropní světla, přední kosmetická světla, osvětlení v palubní desce, otvírač garážových vrat, relé osvětlení interiéru |
| CIG LTR1 | Přední a zadní zapalovač cigaret (pouze plná konzola) |
| CIG LT2 | Pravý a levý zadní zapalovač cigaret |
| L HDLP LO | Levé potkávací světlo |
| R HDLP LO | Pravé potkávací světlo |
| L HDLP HI | Levý hlavní paprsek |
| R HDLP HI | Pravé dálkové světlo |
| MLHA | Relé předních mlhových světel vpředu a vlevo |
| HDLPS | Relé světlometů, relé dálkových / potkávacích světel, pojistky pravých a levých potkávacích / potkávacích světel |
| RIZIKO | Elektronický modul blikačů, spínač blikačů / výstražných světel, přední pravá a levá směrová světla, zadní pravá a levá směrová světla, pravá a levá opakovací světla (export), skupina |
| STOP | Přepínač Stoplamp, Vystředěný Stoplamp (CHMSL), Spínač nouzového řízení, Řídicí jednotka ABS, Tempomat krokového motoru, Zarážky vpravo a vlevo vzadu (Export) |
| ZRCADLO | Napájecí relé nedopatřením, spínač vnějších zpětných zrcátek, ALDL, stmívač světla modulu paměťového zrcadla, skupina |
| DRL | Relé pro denní svícení (DRL), levé a pravé potkávací světlo v režimu DRL, spínač DRL |
| IGN 0 (ENG) | Řídicí modul pohonu (PCM) |
| břišní svaly | Protiblokovací brzdový systém (ABS) / systém kontroly trakce |
| IGN-1 | Relé zadního zapalování-1, relé předního a zadního mlhového světla, ovládání záložního napájení, relé DRL |
| STĚRAČE | Relé příslušenství, spínač stěračů |
| COMP A / C | Relé kompresoru střídavého proudu, relé ventilátoru chladiče 1, 2, 3, spojka kompresoru |
| COMP A / C | AC kompresor |
| PCM (BAT) | PCM |
| PRK / REV | Závodní brzdový spínač TCC a extenor, relé zpátečky, pravá a levá světla zpátečky, drobné elektrochromatické (v záhlaví), parkovací relé, spínač zámku brzdové transaxle (BTSI), BTSI, PZM |
| ECS | Solenoidy řazení náprav, hmotnostní průtok vzduchu, odvzdušnění kazety, PCM, lineární recirkulace výfukových plynů (EGR), momentový dopravník relé zapalování 1 |
| PCM (IGN) | Řídicí modul pohonu (PCM) |
| DISTR | Elektronický řídicí modul zapalování |
| PLAVBA | Regulátor otáček krokového motoru, tlakový spínač posilovače řízení, vypínač nízkého tlaku chladiva, parkovací relé |
| INJ | Vstřikovače 1, 4, 6, 7 |
| INJ | Vstřikovače 2, 3, 5, 8 |
| PALIVOVÉ ČERPADLO | PCM, relé palivového čerpadla, palivové čerpadlo |
| PALIVOVÉ ČERPADLO | Palivové čerpadlo |
| OXY SEN 1 | Přední senzor kyslíku, CAT přední senzor kyslíku |
| OXY SEN 2 | Zadní senzor kyslíku, katalyzátor (CAT) Zadní senzor kyslíku |
Reklamní inzeráty
Pojistkový blok zadního prostoru
Přidělení pojistek v pojistkové skříňce zadního prostoru (1997)
| Příjmení | Používání |
|---|---|
| RLY IGN1 | Cluster, Cruise in Stalk, PZM, Catalytic Conveyor Superheat Amplifier (Export), TCC Switches |
| VÁŽENÝ PANE | SDM, levý a pravý dveřní senzor |
| ELC | Relé ELC, automatický snímač hladiny (pouze Eldorado), vakuové čerpadlo, snímač ALC |
| PROHLÍDKA | Elektronická škrabka, spínač otáčení / nebezpečí |
| ŘÍDICÍ PANEL | Spínač zadní zóny, pravé a levé vyhřívané sedadlo (volitelně) |
| BRZDA | Relé vakuové pumpy (VP), motor VP, tlakový spínač VP |
| RSS | CV-RTD (CV-RSS) (pouze ETC) |
| TĚLO 0 IGN | PRNDL, dvouzónový spínač, PZM, skupina, modul ovládání vzduchu (ACM), motor horní zóny, motor spodní zóny (volitelně), solenoidy HVAC, analogová skupina ovládacího panelu klimatizace (pouze změna konzoly), relé zadního odmlžovače, relé ELC |
| POHODLÍ | CD přehrávač, dálkové ovládání bez klíče (RKE), ovládané relé, modul ovládání vzduchu (ACM), PZM |
| AMP (pouze Bose) | Pravé a levé relé Bose, přední pravý a levý reproduktor (na dveřích), zadní pravý a levý reproduktor |
| PfP | PfP |
| RADIOTELEFON | Rádiový přijímač, modul rádiového rozhraní (RIM) (pouze Bose), telefon, relé DAB, relé pro odblokování zavazadlového prostoru, relé pro odblokování dveří paliva, relé dálkového / tlumeného světla |
| CLUSTER | Ovládání na volantu, skupina |
| ACC | PZM, elektrochromní zrcátko, dešťový senzor (volitelně), relé příslušenství |
| NKU MIR | Vnější a pravá vyhřívaná vnější zpětná zrcátka |
| Siège HTD R | Relé vyhřívání sedadla spolujezdce (volitelně) |
| Sedadlo HTD L. | Relé vyhřívání sedadla řidiče (volitelně) |
| STRHNOUT | Trakční motor kufru |
| HDLP PRANÍ | Motor ostřikovače světlometů |
| ANTÉNA | Elektrická stožárová anténa |
| RSS | Modul CV-RTD (CV-RSS) (pouze ETC) |
| PŘESVĚDČENÝ | Relé odblokování kufru, elektromagnet odemykání kufru, relé odblokování dveří paliva, elektromagnet odblokování dveří palivové nádrže, relé zámku dveří, motory levých dveří, PZM, relé odemykání dveří |
| BATT | Bederní spínač sedadla řidiče a spolujezdce (volitelný), elektromagnetický komfortní pás bezpečnostního pásu řidiče a spolujezdce, modul paměťového sedadla |
| RSS | CV-RTD (CV-RSS) (pouze ETC) |
| RT PARK | Spínače světlometů, relé zadních mlhových světel, pravá a levá zadní mlhová světla (export), pravá směrová / brzdová / zadní světla, pravá přední a zadní obrysová světla, zadní obrysová světla, parkovací obrysová světla (export) |
| PARC LT | Levá přední a zadní obrysová světla, Přední parkovací světla, Parkovací obrysová světla (export), Levá přední a zadní obrysová světla, Pravá a levá parkovací světla, Směrová světla / brzdová / levá zadní světla, Zadní světla pravá a levá SPZ |
1998
Reklamní inzeráty
Střed pojistky / relé (motorový prostor)
Přiřazení pojistek a relé v centru MaxiFuse / relé (1998)
| Příjmení | Používání |
|---|---|
| TĚLO 1 | Pojistka odpružení snímání vozovky (RSS) (pouze ETC), praktická pojistka, pojistka BATT, pojistka antény, komfortní solenoidy bezpečnostního pásu spolujezdce a řidiče, elektromagnety a relé pro uvolnění dveří kufru a palivo, relé zamykání / odemykání dveří, relé tlumiče (ETC pouze), relé parkovacího světla, pravá a levá parkovací pojistka, relé zadního mlhového světla (export) |
| TĚLO 2 | Relé odmlžování, zatahovací pojistka, pojistka vyhřívání pravého a levého sedadla, pojistka elektronické regulace úrovně (ELC), pojistka antény, pojistka vyhřívaného zrcátka, vyhřívaná pojistka podsvícení, elektronická nivelace, ovládací jistič |
| TĚLO 3 | Řízené výkonové relé, řízené záložní relé, klastrová pojistka, pojistka modulu PZM (Platform Zone Zone Module), rádiová pojistka, relé DAB, relé spouště paliva a dveří, relé dálkového světla, komfortní pojistka, pojistka AMP (pouze Bose), pravý a levý Bose relé |
| INADVERT | Relé nechtěného napájení, vnitřní pojistka světel, zapalovač cigaret – 1 pojistka, relé zdvořilostního světla |
| ŽÁROVKY | Relé pojistky světlometů, relé ovládání dálkových / potkávacích světel, pojistka do mlhových světel, pojistka DlU, pojistka nebezpečí, pojistka zrcátka, neúmyslné výkonové relé, pojistka pravého a levého dálkového světla, pojistka dálkových světel vpravo a vlevo, stop pojistka, relé mlhových světel, Relé DRL |
| IGN 1 | Zadní zapalování – 1 relé, pojistka stěračů, reléové zapalování – 1 pojistka, přídavná pojistka nafukovacího omezovače (SIR), relé příslušenství |
| OKNA | Relé sběrnice zpožděného příslušenství (DAB) |
| SEDADLA | Relé houkačky, řidič a spolujezdec bederní relé, relé vysoké / nízké relé řidiče a spolujezdce |
| BATT 3 | Spínač zapalování sloupku řízení |
| BATT 2 | Spínač zapalování sloupku řízení |
| IGN 1 | Přední a zadní zapalování – 1 relé, pojistky pro kyslíkové senzory 1 a 2, palivová pojistka, tempomat, relé DFU, relé předního a zadního mlhového světla, relé záložního ovládání napájení, zapalování – 1 pojistka, relé palivového čerpadla |
| BATT 1 | Relé a solenoid startéru, pojistka ParldXev, parkovací relé, pojistka PCM, pojistka a relé AC kompresoru, relé ventilátoru, reverzní relé |
| BRZDY | Modulátor brzd ABS |
| COOL FNS | Relé chladicího ventilátoru 1 a 3 |
Reklamní inzeráty
Pojistkový blok (motorový prostor)
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru (1998)
| Příjmení | Používání |
|---|---|
| COLOR LPS | Spínač světel v zatáčkách, pravá a levá světla do zatáček |
| INT LPS | Kufrová světla, stropní světla, přední kosmetická světla, osvětlení v palubní desce, otvírač garážových vrat, relé osvětlení interiéru |
| CIG LTR1 | Přední a zadní zapalovač cigaret (pouze plná konzola) |
| L HDLP LO | Levé potkávací světlo |
| R HDLP LO | Pravé potkávací světlo |
| L HDLP HI | Levý hlavní paprsek |
| R HDLP HI | Pravé dálkové světlo |
| MLHA | Relé předních mlhových světel, pravá a levá přední mlhová světla |
| HDLPS | Relé světlometů, relé ovládání dálkových / potkávacích světel, pravé a levé potkávací / výškové pojistky Bcam |
| RIZIKO | Elektronický modul blikačů, spínač blikačů / výstražných světel, přední pravá a levá směrová světla, zadní pravá a levá směrová světla, pravá a levá opakovací světla (export), skupina |
| STOP | Přepínač Stoplamp, Vystředěný Stoplamp (CHMSL), Spínač nouzového řízení, Řídicí jednotka ABS, Tempomat krokového motoru, Zarážky vpravo a vlevo vzadu (Export) |
| ZRCADLO | Napájecí relé nedopatřením, spínač vnějších zpětných zrcátek, ALDL, stmívač světla modulu paměťového zrcadla, skupina |
| DRL | Denní relé l-amp (DRL), levé a pravé potkávací světlo v režimu DRL, přepínač DRL |
| IGN 0 (ENG) | Řídicí modul pohonu (PCM) |
| břišní svaly | Protiblokovací brzdový systém (ABS) / systém kontroly trakce |
| IGN-1 | Relé zadního zapalování-1, relé předního mlhového světla, relé zadního mlhového světla (export), relé řízeného napájecího zdroje, relé DRL |
| STĚRAČE | Relé příslušenství, spínač stěračů |
| COMP A / C | Relé kompresoru střídavého proudu, relé ventilátoru chladiče 1, 2, 3, spojka kompresoru |
| PCM (BAT) | PCM |
| PARK / REV | TCC a spínač vnější brzdy pojezdu, relé zpátečky, pravá a levá zpětná světla, elektrochromní zpětné zrcátko (v rozdělovači), parkovací relé, spínač zámku brzdové transaxle (BTSI), BTSI, PZM |
| ECS | Solenoidy řazení náprav, hmotnostní průtok vzduchu, čištění kartuši, PCM, lineární recirkulace výfukových plynů (EGR), relé zapalování vpředu-1, měnič točivého momentu |
| PCM (IGN) | Řídicí modul pohonu (PCM) |
| ŘÍCI | Elektronický řídicí modul zapalování |
| PLAVBA | Regulátor rychlosti krokového motoru, tlakový spínač posilovače řízení, nízkotlaký vypínací spínač chladiva, parkovací relé |
| INJ | Vstřikovače 1,4,6, 7 |
| INJ | Vstřikovače 2, 3, 5, 8 |
| PALIVOVÉ ČERPADLO | PCM, relé palivového čerpadla, palivové čerpadlo |
| OXY SEN 1 | Přední senzor kyslíku, CAT přední senzor kyslíku |
| OXY SEN 2 | Senzor zadního kyslíku, Catalytic Convener (CAT), zadní senzor kyslíku |
Reklamní inzeráty
Pojistkový blok zadního prostoru
Přidělení pojistek v pojistkové skříňce zadního prostoru (1997)
| Příjmení | Používání |
|---|---|
| RLY IGN1 | Cluster, Cruise in Stalk, PZM, Catalytic Conveyor Superheat Amplifier (Export), TCC Switches |
| VÁŽENÝ PANE | SDM, levý a pravý dveřní senzor |
| ELC | Relé ELC, automatický snímač hladiny (pouze Eldorado), vakuové čerpadlo, snímač ALC |
| PROHLÍDKA | Elektronická škrabka, spínač otáčení / nebezpečí |
| ŘÍDICÍ PANEL | Spínač zadní zóny, pravé a levé vyhřívané sedadlo (volitelně) |
| BRZDA | Relé vakuové pumpy (VP), motor VP, tlakový spínač VP |
| RSS | CV-RTD (CV-RSS) (pouze ETC) |
| TĚLO 0 IGN | PRNDL, dvouzónový spínač, PZM, skupina, modul ovládání vzduchu (ACM), motor horní zóny, motor spodní zóny (volitelně), solenoidy HVAC, analogová skupina ovládacího panelu klimatizace (pouze změna konzoly), relé zadního odmlžovače, relé ELC |
| POHODLÍ | CD přehrávač, dálkové ovládání bez klíče (RKE), ovládané relé, modul ovládání vzduchu (ACM), PZM |
| AMP (pouze Bose) | Pravé a levé relé Bose, přední pravý a levý reproduktor (na dveřích), zadní pravý a levý reproduktor |
| PfP | PfP |
| RADIOTELEFON | Rádiový přijímač, modul rádiového rozhraní (RIM) (pouze Bose), telefon, relé DAB, relé pro odblokování zavazadlového prostoru, relé pro odblokování dveří paliva, relé dálkového / tlumeného světla |
| CLUSTER | Ovládání na volantu, skupina |
| ACC | PZM, elektrochromní zrcátko, dešťový senzor (volitelně), relé příslušenství |
| NKU MIR | Vnější a pravá vyhřívaná vnější zpětná zrcátka |
| Siège HTD R | Relé vyhřívání sedadla spolujezdce (volitelně) |
| Sedadlo HTD L. | Relé vyhřívání sedadla řidiče (volitelně) |
| STRHNOUT | Trakční motor kufru |
| HDLP PRANÍ | Motor ostřikovače světlometů |
| ANTÉNA | Elektrická stožárová anténa |
| RSS | Modul CV-RTD (CV-RSS) (pouze ETC) |
| PŘESVĚDČENÝ | Relé odblokování kufru, elektromagnet odemykání kufru, relé odblokování dveří paliva, elektromagnet odblokování dveří palivové nádrže, relé zámku dveří, motory levých dveří, PZM, relé odemykání dveří |
| BATT | Bederní spínač sedadla řidiče a spolujezdce (volitelný), elektromagnetický komfortní pás bezpečnostního pásu řidiče a spolujezdce, modul paměťového sedadla |
| RSS | CV-RTD (CV-RSS) (pouze ETC) |
| RT PARK | Spínače světlometů, relé zadních mlhových světel, pravá a levá zadní mlhová světla (export), pravá směrová / brzdová / zadní světla, pravá přední a zadní obrysová světla, zadní obrysová světla, parkovací obrysová světla (export) |
| PARC LT | Levá přední a zadní obrysová světla, Přední parkovací světla, Parkovací obrysová světla (export), Levá přední a zadní obrysová světla, Pravá a levá parkovací světla, Směrová světla / brzdová / levá zadní světla, Zadní světla pravá a levá SPZ |
2000, 2001 a 2002
Reklamní inzeráty
Střed pojistky / relé (motorový prostor)
2000
2001, 2002
Přiřazení pojistek a relé v Centru MaxiFuse / Relé (2000-2002)
| Příjmení | Používání |
|---|---|
| TĚLO 1 | Pojistka odpružení pro snímání vozovky (RSS) (pouze ETC), praktická pojistka, pojistka BATT, pojistka antény, komfortní solenoidy bezpečnostního pásu a spolujezdce a řidiče, solenoidy a relé pro uvolnění dveří kufru a palivo, relé zamykání / odemykání dveří, relé tlumiče (ETC pouze), relé parkovacího světla, pravá a levá parkovací pojistka |
| TĚLO 2 | Relé odmlžovače, zatahovací pojistka, pravé a levé vyhřívané sedadlo, relé elektronické kontroly hladiny (ELC), pojistka vyhřívaného zrcátka, vyhřívaná podsvícená pojistka, jistič ELC |
| TĚLO 3 | Relé ovládaného výkonu, nouzové relé, sdružená pojistka, pojistka modulu zóny pro cestující (PZM), rádiová pojistka, relé RAP, relé spouště zavazadlového prostoru a palivových dveří, relé dálkových světel, komfortní pojistka, pojistka AMP (volitelně), pravé a levé relé Bose (volitelný) |
| INADVERT | Relé neúmyslného napájení, vnitřní pojistka světel, pojistka zapalovače cigaret 1, relé zdvořilostního světla |
| ŽÁROVKY | Pojistka / relé světlometů, ovládací relé dálkových / potkávacích světel, pojistka do mlhových světel, pojistka DRL, pojistka nebezpečí, pojistka zrcátka, neúmyslné výkonové relé, pojistka pravého a levého dálkového světla, pojistka světel vpravo a vlevo, pojistka brzdových světel, relé do mlhy , Relé DRL |
| IGN 1 | Relé zadního zapalování-1, pojistka stěračů, pojistka relé zapalování-1, doplňková pojistka nafukovacího omezovače (SIR), relé příslušenství |
| OKNA | Relé konzervované pomocným napájecím zdrojem (RAP) |
| SEDADLA | Relé klaksonu, vstupní / výstupní bederní relé řidiče a spolujezdce, bederní relé řidiče a spolujezdce nahoru / dolů |
| BATT 3 | Spínač zapalování sloupku řízení |
| BATT 2 | Spínač zapalování sloupku řízení |
| IGN 1 | Relé předního zapalování-1, pojistky senzoru kyslíku 1 a 2, palivová pojistka, tempomat, relé palivového čerpadla |
| BATT 1 | Relé a solenoid startéru, parkovací / reverzní pojistka, parkovací relé, pojistka řídicího modulu pohonného ústrojí (PCM), pojistka a relé AC kompresoru, relé ventilátoru, reverzní relé |
| BRZDY | Modulátor brzd protiblokovacího systému (ABS) |
| COOL FNS | Relé chladicího ventilátoru 1 a 3 |
| DRL | Denní svícení (DRL) |
| HI / LO BEAM | Dálková a potkávací světla |
| ROH | Roh |
| Mlha LPS | Mlhovky |
| PŘÍSLUŠENSTVÍ | Příslušenství |
| HLAVA LPS | Světlomety |
| Relé | |
| INVERZNÍ RELÉ NAPÁJENÍ | |
| IGN 1 RELÉ | |
| RELÉ STARTÉRU |
Reklamní inzeráty
Pojistkový blok (motorový prostor)
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru (2000-2002)
| Příjmení | Používání |
|---|---|
| CNR LPS | Spínač světel v zatáčkách, pravá a levá světla do zatáček |
| INT LPS | Kufrová světla, stropní světla, přední kosmetická světla, osvětlení v palubní desce, otvírač garážových vrat, relé osvětlení interiéru |
| CIG LTR1 | Přední a zadní zapalovače |
| L HDLP LO | Levé potkávací světlo |
| R HDLP LO | Pravé potkávací světlo |
| L HDLP HI | Levý hlavní paprsek |
| R HDLP HI | Pravé dálkové světlo |
| MLHA | Relé mlhových světel, pravé a levé mlhovky, spínač světlometů |
| HDLPS | Relé světlometů, relé dálkových / potkávacích světel, pojistky pravých a levých potkávacích / potkávacích světel |
| RIZIKO | Elektronický modul blikačů, spínač blikačů / výstražných světel, přední pravé a levé směrové světlo, zadní pravé a levé směrové světlo, skupina |
| STOP | Spínač brzdových světel, středová zvednutá brzdová lampa (CHMSL), spínač nebezpečí řízení, ovladač ABS, tempomat krokového motoru |
| ZRCADLO | Neúmyslné výkonové relé, spínač levého vnějšího zrcátka, ALDL, modul paměťových zrcadel, stmívač světla, skupina |
| DRL | Relé pro denní svícení (DRL), levé a pravé potkávací světlo v režimu DRL |
| IGN 0 (ENG) | Řídicí modul pohonu (PCM) |
| KLIKA | Řídicí modul pohonu (PCM) |
| břišní svaly | Protiblokovací brzdový systém (ABS) / systém kontroly trakce |
| IGN-1 | Relé zadního zapalování-1, relé předního mlhového světla, záložní relé ovládané napájením, relé DRL, elektromagnetický ventil větrání kazety |
| STĚRAČE | Relé příslušenství, spínač stěračů |
| COMP A / C | Relé kompresoru střídavého proudu, relé ventilátoru chladiče 1, 2, 3, spojka kompresoru |
| PCM (BAT) | PCM |
| PARK / REV | Relé zpátečky, pravá a levá světla zpátečky, elektrochromní zrcátko (v rozdělovači), parkovací relé, spínač zámku brzdové převodovky (BTSI) |
| ECS | Solenoidy řazení, vzduchoměr, odvzdušnění kazety, PCM, relé předního zapalování-1 |
| PCM (IGN) | Řídicí modul pohonu (PCM) |
| ŘÍCI | Zvláštní a dokonce i cívkové balíčky |
| PLAVBA | Regulátor rychlosti krokového motoru, vypínací spínač nízkého tlaku chladiva, parkovací relé |
| INJ | Vstřikovače 1, 4, 6, 7 |
| INJ | Vstřikovače 2, 3, 5, 8 |
| PALIVOVÉ ČERPADLO | Relé palivového čerpadla, palivové čerpadlo |
| OXY SEN 1 | Přední senzor kyslíku |
| OXY SEN 2 | Katalyzátor (CAT) zadní senzor kyslíku, relé aktivace startéru |
| Relé | |
| RELAIS COMP A / C | |
| RELÉ PALIVOVÉHO ČERPADLA |
Reklamní inzeráty
Pojistkový blok zadního prostoru
Přidělení pojistek v pojistkové skříňce zadního prostoru (2000-2002)
| Příjmení | Používání |
|---|---|
| RLY IGN1 | Skupina, tempomat, modul osobní zóny (PZM), spínač spojky měniče točivého momentu (TCC) |
| VÁŽENÝ PANE | Detekční a diagnostický modul (SDM) |
| ELC | Relé elektronické kontroly hladiny (ELC), výškový senzor ELC |
| PROHLÍDKA | Elektronický ukazatel směru, spínač odbočky / nebezpečí |
| ŘÍDICÍ PANEL | Spínač zadní zóny, pravé a levé vyhřívané sedadlo (volitelně) |
| RSS | Modul odpružení pro detekci silnic (RSS) (pouze ETC) |
| TĚLO 0 IGN | PRNDL, PZM, klastr, modul řízení vzduchu (ACM), motor horní zóny, motor spodní zóny (volitelně), solenoidy HVAC, ovládací panel klimatizace, relé zadního odmlžovače, relé ELC |
| POHODLÍ | CD přehrávač, dálkové ovládání bez klíče (RKE), ovládané relé, modul ovládání vzduchu (ACM), PZM |
| AMP (volitelně) | Pravé a levé relé Bose, přední pravý a levý reproduktor (na dveřích), zadní pravý a levý reproduktor |
| PfP | Modul prostoru pro cestující (PZM) |
| RADIOTELEFON | Rádiový přijímač, modul rádiového rozhraní (RIM) (volitelně), telefon, relé RAP, relé pro uvolnění zavazadlového prostoru, relé pro uvolnění dveří paliva, relé vysokého / nízkého paprsku |
| CLUSTER | Ovládání na volantu, skupina |
| ACC | PZM, elektrochromní zrcátko, dešťový senzor (volitelně), relé příslušenství |
| NKU MIR | Vnější a pravá vyhřívaná vnější zpětná zrcátka |
| Siège HTD R | Relé vyhřívání sedadla spolujezdce (volitelně) |
| Sedadlo HTD L. | Relé vyhřívání sedadla řidiče (volitelně) |
| STRHNOUT | Trakční motor kufru |
| ANTÉNA | Elektrická stožárová anténa |
| RSS | Registrační relé (pouze ETC) |
| PŘESVĚDČENÝ | Relé odblokování kufru, solenoid odemknutí kufru, relé odemykání dveří paliva, elektromagnet odemykání dveří palivových nádrží, relé zamykání dveří, motory levých a pravých dveří, PZM, relé odemykání dveří |
| BATT | Bederní spínač sedadla řidiče a spolujezdce (volitelně), komfortní elektromagnetický pás bezpečnostního pásu řidiče a spolujezdce, modul paměťového sedadla (volitelně) |
| RSS | Modul odpružení pro detekci silnic (RSS) (pouze ETC) |
| RT PARK | Spínač světlometů, pravé přední parkovací světlo, pravá přední a zadní obrysová světla, pravé směrové / brzdové / zadní světlo |
| PARC LT | Levá přední a zadní obrysová světla, levé přední parkovací světlo, levé směrové / brzdové / zadní světlo, pravé a levé registrační světlo, osvětlení pod kapotou |
