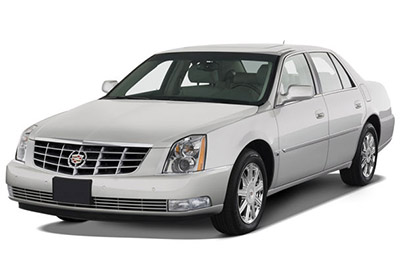

Luxusní sedan Cadillac DTS v plné velikosti se vyráběl v letech 2005 až 2011. V tomto článku najdete schémata pojistkových skříněk Cadillac DTS 2005, 2006, 2007, 2008, 2009, 2010 a 2011 , získáte informace o umístění pojistkové skříňky pojistkové panely uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Uspořádání pojistek Cadillac DTS 2005-2011
Pojistky zapalovače cigaret / zásuvky Cadillac DTS jsou pojistky №F14 (pomocné zásuvky) a F23 ( pomocná zásuvka , zapalovač cigaret, konzola) v pojistkové skříňce pod zadním sedadlem (2005-2007) nebo pojistky №26 (zapalovač cigaret) , Zásuvka pomocného napájení) a №31 (zásuvky příslušenství) v pojistkové skříňce pod zadním sedadlem (2008-2011).
Umístění pojistkové skříňky
Motorový prostor
Prostor pro cestující
Pojistková skříňka je umístěna pod zadním sedadlem.
Schémata pojistkových skříní
Reklamní inzeráty
2005, 2006, 2007
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2005-2007)
| Ne. | Popis |
|---|---|
| Pojistky | |
| F1 | Náhradní |
| F2 | Tlumené světlomety na straně řidiče |
| F3 | Potkávací strana spolujezdce |
| F4 | Zapalování airbagu |
| F5 | Řídicí modul motoru |
| F6 | Zapalování transaxle |
| F7 | Náhradní |
| F8 | Náhradní |
| F9 | Náhradní |
| F10 | Dálková světla |
| F11 | Dálková světla |
| F12 | Čerpadlo ostřikovače čelního skla |
| F13 | Náhradní |
| F14 | Klimatizace, přístrojová deska |
| F15 | Náhradní |
| F 16 | Mlhovky |
| F17 | Roh |
| F18 | Stěrač |
| F19 | Rohová lampa na straně řidiče |
| F20 | Rohové světlo na straně spolujezdce |
| F21 | Senzor kyslíku |
| F22 | Hnací ústrojí |
| F23 | Řídicí modul motoru (ECM), klika |
| F24 | Vstřikovací cívka |
| F25 | Vstřikovací cívka |
| F26 | Klimatizace |
| F27 | Solenoid vzduchu |
| F28 | Řídicí modul motoru, řídicí modul transaxle (ECM / TCM) |
| F29 | Náhradní |
| F30 | Náhradní |
| F31 | Náhradní |
| F32 | Náhradní |
| Pojistky J-Case | |
| JC1 | Vyhřívaná ostřikovač čelního skla |
| JC2 | Chladicí ventilátor 1 |
| JC3 | Náhradní |
| JC4 | Klika |
| JC5 | Chladicí ventilátor 2 |
| JC6 | Protiblokovací brzdový systém 2 |
| JC7 | Protiblokovací systém brzd 1 |
| JC8 | Vzduchová pumpa |
| Relé | |
| R1 | Chladicí ventilátor 1 |
| R2 | Fanoušek |
| R3 | Klika |
| R4 | Hnací ústrojí |
| R5 | Náhradní |
| R6 | Run / Crank |
| R7 | Chladicí ventilátor 2 |
| R8 | Stěrač |
| R9 | Vzduchová pumpa |
| R10 | Vysoký stěrač |
| R11 | Klimatizace |
| R12 | Solenoid vzduchu |
Reklamní inzeráty
Pojistkový blok pod zadním sedadlem
Obsazení pojistek a relé v pojistkové skříňce pod zadním sedadlem (2005-2007)
| Ne. | Popis |
|---|---|
| Pojistky | |
| F1 | Zesilovač |
| F2 | Navigace (volitelně) |
| F3 | Vnitřní lampy |
| F4 | Přední směrové světlo na straně zdvořilosti / na straně spolujezdce |
| F5 | Odvzdušnění nádrže |
| F6 | Elektronické ovládání odpružení (volitelně) |
| F7 | Modul automatického řízení nivelace (volitelně) |
| F8 | Bederní opěrka zadního sedadla (volitelně) |
| F9 | Odemknutí dveří (volitelně) |
| F10 | Přepínač stmívače |
| F11 | Palivové čerpadlo |
| F12 | Logika modulu ovládání těla |
| F13 | Airbag |
| F14 | Pomocné zásuvky |
| F15 | Indikátor na straně řidiče |
| F 16 | Zadní indikátor na straně spolujezdce |
| F17 | Nepoužívá |
| F18 | Vyvýšené centrální brzdové světlo, couvací světla |
| F19 | Zámky zadních dveří |
| F20 | Brzdová kontrolka (možnost En) |
| F21 | Rádio |
| F22 | OnStar (volitelně) |
| F23 | Pomocná elektrická zásuvka, zapalovač cigaret, konzola |
| F24 | Modul dveří řidiče |
| F25 | Modul dveří spolujezdce |
| F26 | Odemknutí bootování (volitelně) |
| F27 | Vyhřívaná / chlazená sedadla (volitelně) |
| F28 | Řídicí modul motoru, řídicí modul převodovky (ECM / TCM) |
| F29 | Detekce regulovaného napětí |
| F30 | Nepoužívá |
| F31 | Modul svazku palubní desky |
| F32 | Vyhřívaná zadní sedadla (volitelně) |
| F33 | Nepoužívá |
| F34 | Osvětlení volantu |
| F35 | Modul tělesného postroje |
| F36 | Logika modulu paměťového sedadla, pravá přední masáž (volitelně) |
| F37 | Senzor detekce objektů |
| F38 | Střešní okno |
| F40 | Solenoid řadicí páky (volitelně) |
| F41 | Konzervované doplňkové jídlo, různé |
| F42 | Parkovací světlo na straně řidiče |
| F43 | Parkovací světlo na straně spolujezdce |
| F44 | Vyhřívaný volant (volitelně) |
| F45 | Zadní ovládání klimatizace |
| F46 | Nepoužívá |
| F47 | Vyhřívaná / chlazená sedadla, zapalování 3 (volitelně) |
| F48 | Spínač zapalování |
| F49 | Nepoužívá |
| Pojistka J-Case | |
| JC1 | Ventilátor klimatizace |
| JC2 | Zadní odmlžovač (volitelně) |
| JC3 | Automatické řízení nivelace / kompresor |
| Jističe | |
| CB1 | Přední sedadlo spolujezdce, modul paměťového sedadla |
| CB2 | Sedadlo řidiče, modul paměťového sedadla |
| CB3 | Dveřní modul, elektrická okna |
| CB4 | Modul paměťového sedadla, sklopný / teleskopický volant (volitelně) |
| Odpor | |
| F39 | Zakončovací odpor |
| Relé | |
| R1 | Zachované napájení příslušenství |
| R2 | Parkovací světla |
| R3 | Spustit (volitelně) |
| R4 | Parkovací světla (volitelně) |
| R5 | Přední topení, větrání, ventilátor klimatizace |
| R6 | Uvolnění kufru |
| R7 | Palivové čerpadlo |
| R8 | Uvolnění dveří, osvětlení registrační značky |
| R9 | Zámek |
| R10 | Odemykání dveří |
| R11 | Závěsné žárovky (volitelně) |
| R12 | Brzdová světla (volitelně) |
| R13 | Nepoužívá |
| R14 | Zadní odmlžovač (volitelně) |
| R15 | Elektronický kompresor pro řízení nivelace |
2008, 2009, 2010, 2011
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2008-2011)
| Ne. | Popis |
|---|---|
| F1 | Řídicí modul motoru (ECM), klika |
| F2 | Zvláštní vstřikovače paliva |
| F3 | Dokonce i vstřikovače paliva |
| F4 | Spojka klimatizace |
| F5 | Solenoid vzduchového reaktoru (AIR) |
| F6 | Senzor kyslíku |
| F7 | Vysílací zařízení |
| F8 | Převodovka, zapalování 1 |
| F9 | Řídicí modul motoru (ECM), řídicí modul hnacího ústrojí (PCM) |
| F10 | Klimatizace, řídicí jednotka přístrojové desky zapalování 1 |
| F11 | Systém airbagů |
| F12 | Roh |
| F13 | Stěrač |
| F14 | Mlhovky |
| F15 | Pravé dálkové světlo |
| F 16 | Levý hlavní paprsek |
| F17 | Levé potkávací světlo |
| F18 | Pravé potkávací světlo |
| F19 | Motor čerpadla ostřikovače |
| F20 | Přední levé světlo do zatáček |
| F21 | Pravé přední světlo do zatáček |
| F22 | Vzduchové čerpadlo (pouzdro J) |
| F23 | Protiblokovací brzdový systém (ABS) (pouzdro J) |
| F24 | Startér (J-Case) |
| F25 | Protiblokovací brzdový systém (ABS) Motor (pouzdro J) |
| F26 | Chladicí ventilátor 2 (J-Case) |
| F27 | Chladicí ventilátor 1 (pouzdro J) |
| F28 | Topení ostřikovače čelního skla (J-Case) |
| Relé | |
| 29 | Hnací ústrojí |
| třicet | Vstup |
| 31 | Chladicí ventilátor 2 |
| 32 | Chladicí ventilátor 3 |
| 33 | Chladicí ventilátor 1 |
| 34 | Spojka klimatizace |
| 35 | Solenoid vzduchového reaktoru (AIR) |
| 36 | Zapalování |
| 37 | Vzduchová pumpa |
Reklamní inzeráty
Pojistkový blok pod zadním sedadlem
Obsazení pojistek a relé v jednotce pod zadním sedadlem (2008-2011)
| Ne. | Popis |
|---|---|
| Pojistky | |
| jeden | Palivové čerpadlo |
| 2 | Levé parkovací světlo |
| 3 | Run 3 – Zadní dmychadlo |
| 4 | Rovné parkovací světlo |
| Pět | Řídicí modul motoru (ECM) / Řídicí modul převodovky (TCM) |
| 6 | Paměťový modul |
| 7 | Pravé parkovací světlo (volitelně) |
| osm | Osvětlení volantu |
| devět | Vyhřívaný / chlazený modul předního sedadla |
| deset | Běh 2 – vyhřívaná / chlazená sedadla, vyhřívaná kapalina do ostřikovačů |
| jedenáct | Vyhřívaný modul zadních sedadel |
| 12 | Modul RPA |
| 13 | Systém PASS-Key III |
| čtrnáct | Odemkněte / zamkněte modul |
| patnáct | Magnetické ovládání jízdy |
| šestnáct | Denní svícení (DRL) (volitelně) |
| 17 | Střešní okno |
| 18 | Modul řídicího modulu karoserie (BCM) |
| devatenáct | Řídicí modul karoserie (BCM) |
| dvacet | Sjezd 1 – Vyhřívaný volant |
| 21 | Spínač zapalování |
| 22 | Modul dveří řidiče |
| 23 | Bederní záda |
| 24 | Elektronický řídicí modul |
| 25 | Řídicí modul karoserie (ukazatel směru vlevo) |
| 26 | Zapalovač cigaret, zásuvka pomocného napájení |
| 27 | Navigace |
| 28 | Zachovaný výkon příslušenství 1 (RAP) |
| 29 | Modul dveří spolujezdce |
| třicet | Detekční a diagnostický modul |
| 31 | Zásuvky pro příslušenství |
| 32 | Řídicí modul karoserie (BCM) (nechtěně) |
| 33 | Zachovaný výkon příslušenství 2 (RAP) |
| 34 | Solenoid odvzdušnění kazety |
| 35 | Modul ovládání těla (s laskavým svolením) |
| 36 | Řídicí modul karoserie (pravý ukazatel směru) |
| 37 | Uvolnění kufru |
| 38 | Zesilovač, rádio |
| 39 | Modul ovládání těla (CHMSL) |
| 40 | Modul ovládání těla |
| 41 | Stoplamp (volitelně) |
| 42 | Modul OnStar |
| 43 | Moduly těla |
| 44 | Rádio |
| 45 | Odemknutí dveří (volitelně) |
| 46 | Zadní odmlžovač (pouzdro J) |
| 47 | Kompresor elektronické regulace hladiny (J-Case) |
| 48 | Dmychadlo (pouzdro J) (volitelně) |
| 49 | Dmychadlo (pouzdro J) (volitelně) |
| Odpor | |
| padesáti | Zakončovací odpor |
| Jističe | |
| 54 | Pravé přední sedadlo |
| 55 | Elektrické sedadlo vpředu vlevo |
| 56 | Elektrická okna |
| 57 | Elektricky sklopný volant |
| Relé | |
| 51 | Přední dmychadlo (volitelně) |
| 52 | Zadní odmlžovač |
| 53 | Elektronický kompresor pro řízení nivelace |
| 58 | Parkovací světla |
| 59 | Palivové čerpadlo |
| 60 | Osvětlení registrační značky (volitelně) |
| 61 | Pravé parkovací světlo (volitelně) |
| 62 | Otevřít |
| 63 | Zámek |
| 64 | Kurs |
| 65 | Denní svícení (DRL) (volitelně) |
| 66 | Odemknutí dveří (volitelně) |
| 67 | Uvolnění kufru |
| 68 | Stoplamp (volitelně) |
| 69 | Závěsné žárovky (volitelně) |
| 70 | Zachovaný výkon příslušenství (RAP) |
